بلبرینگ چیست؟ راهنمای جامع انواع، اجزا و کاربردهای آن
در دنیای مهندسی و مکانیک، مدیریت اصطکاک و پشتیبانی از بارهای وارده بر اجزای متحرک، یکی از اساسی‌ترین چالش‌هاست. در قلب این چالش، قطعه‌ای دقیق و حیاتی به نام «بلبرینگ» (Ball Bearing) قرار دارد. بلبرینگ‌ها به عنوان یکی از مهم‌ترین اختراعات صنعتی، امکان حرکت نسبی نرم و روان بین دو یا چند قطعه را فراهم کرده و نقشی غیرقابل جایگزین در عملکرد صحیح هزاران دستگاه، از ساعت‌های مچی ظریف گرفته تا توربین‌های غول‌پیکر و وسایل نقلیه، ایفا می‌کنند.
این مقاله به صورت جامع و فنی به این پرسش اساسی پاسخ می‌دهد که کار بلبرینگ چیست؟، اجزای تشکیل‌دهنده آن کدامند و چه انواعی از آن در صنایع مختلف، به‌ویژه در صنعت خودرو، مورد استفاده قرار می‌گیرد. هدف، ارائه کامل‌ترین و مفیدترین محتوای آموزشی در این زمینه برای مهندسان، تکنسین‌ها و تمام علاقه‌مندان به مباحث فنی است.
کار بلبرینگ چیست؟
در ساده‌ترین تعریف، بلبرینگ قطعه‌ای مکانیکی است که با جایگزین کردن اصطکاک لغزشی به اصطکاک غلتشی، مقاومت حرکتی بین دو سطح را به شدت کاهش می‌دهد. تصور کنید یک جعبه سنگین را روی زمین می‌کشید (اصطکاک لغزشی)؛ حال تصور کنید زیر همان جعبه چند میله استوانه‌ای قرار دهید و آن را هل دهید (اصطکاک غلتشی). انرژی مورد نیاز در حالت دوم به مراتب کمتر است. وظیفه اصلی بلبرینگ، پیاده‌سازی همین اصل فیزیکی به شکلی دقیق و مهندسی‌شده است.
به طور خلاصه، وظایف اصلی بلبرینگ عبارتند از:
1. کاهش اصطکاک: اصلی‌ترین و شناخته‌شده‌ترین کاربرد آن، کاهش چشمگیر اصطکاک و در نتیجه، کاهش انرژی مصرفی و حرارت تولیدی است.
2. تحمل و انتقال بار: بلبرینگ‌ها بارهای وارد شده بر شفت یا محور را تحمل کرده و به بدنه دستگاه منتقل می‌کنند. این بارها می‌توانند شعاعی (عمود بر محور) یا محوری (در راستای محور) باشند.
3. حفظ موقعیت و هم‌راستایی: بلبرینگ‌ها با دقت بالا، موقعیت نسبی قطعات متحرک را حفظ کرده و از لقی، لرزش و حرکت‌های ناخواسته جلوگیری می‌کنند.
اجزای تشکیل‌دهنده
یک بلبرینگ استاندارد از چهار جزء اصلی تشکیل شده است:
رینگ یا کنس خارجی: این حلقه بیرونی معمولاً به صورت ثابت در بدنه یا هوزینگ دستگاه نصب می‌شود. سطح داخلی آن دارای یک شیار صیقلی است که به عنوان مسیر حرکت اجزای غلتنده عمل می‌کند.
رینگ یا کنس داخلی: این حلقه داخلی بر روی محور یا شفت متحرک نصب می‌شود. سطح خارجی آن نیز دارای شیار مشابهی برای حرکت اجزای غلتنده است. در پاسخ به پرسش کنس بلبرینگ چیست؟ باید گفت کنس‌ها همان رینگ‌های داخلی و خارجی هستند که مسیرهای حرکت را برای ساچمه‌ها فراهم می‌کنند.
اجزای غلتنده: این قطعات که بین کنس داخلی و خارجی قرار می‌گیرند، قلب بلبرینگ هستند. شکل این اجزا، نوع و قابلیت‌های بلبرینگ را مشخص می‌کند. این اجزا می‌توانند به شکل ساچمه یا غلتک در فرم‌های مختلف (استوانه‌ای، مخروطی، سوزنی) باشند.
قفسه: وظیفه قفسه، جدا نگه داشتن اجزای غلتنده از یکدیگر، حفظ فاصله یکنواخت بین آن‌ها و هدایت حرکتشان در مسیر صحیح است. این کار از سایش ساچمه‌ها به یکدیگر و قفل شدن بلبرینگ جلوگیری می‌کند.
انواع بلبرینگ
بلبرینگ‌ها بر اساس نوع اجزای غلتنده و نوع باری که تحمل می‌کنند، به دسته‌های بسیار متنوعی تقسیم می‌شوند. شناخت این دسته‌بندی برای انتخاب صحیح قطعه در هر کاربردی ضروری است.
بلبرینگ در مقابل رولبرینگ
بلبرینگ‌ها: در این نوع، از اجزای غلتنده کروی (ساچمه) استفاده می‌شود. نقطه تماس ساچمه با کنس‌ها بسیار کوچک است، که این امر باعث کاهش اصطکاک و امکان دستیابی به سرعت‌های دورانی بسیار بالا می‌شود. اما همین نقطه تماس کوچک، ظرفیت تحمل بار آن‌ها را (به‌خصوص بارهای سنگین) محدود می‌کند.
رولبرینگ‌ها: در این نوع، از غلتک‌هایی با اشکال مختلف (استوانه‌ای، مخروطی، سوزنی) استفاده می‌شود. تماس غلتک با کنس به صورت خطی است که سطح تماس را افزایش داده و به رولبرینگ‌ها اجازه می‌دهد بارهای بسیار سنگین‌تری را تحمل کنند. اما به طور کلی، سرعت دورانی آن‌ها کمتر از بلبرینگ‌هاست
مهم‌ترین انواع بلبرینگ

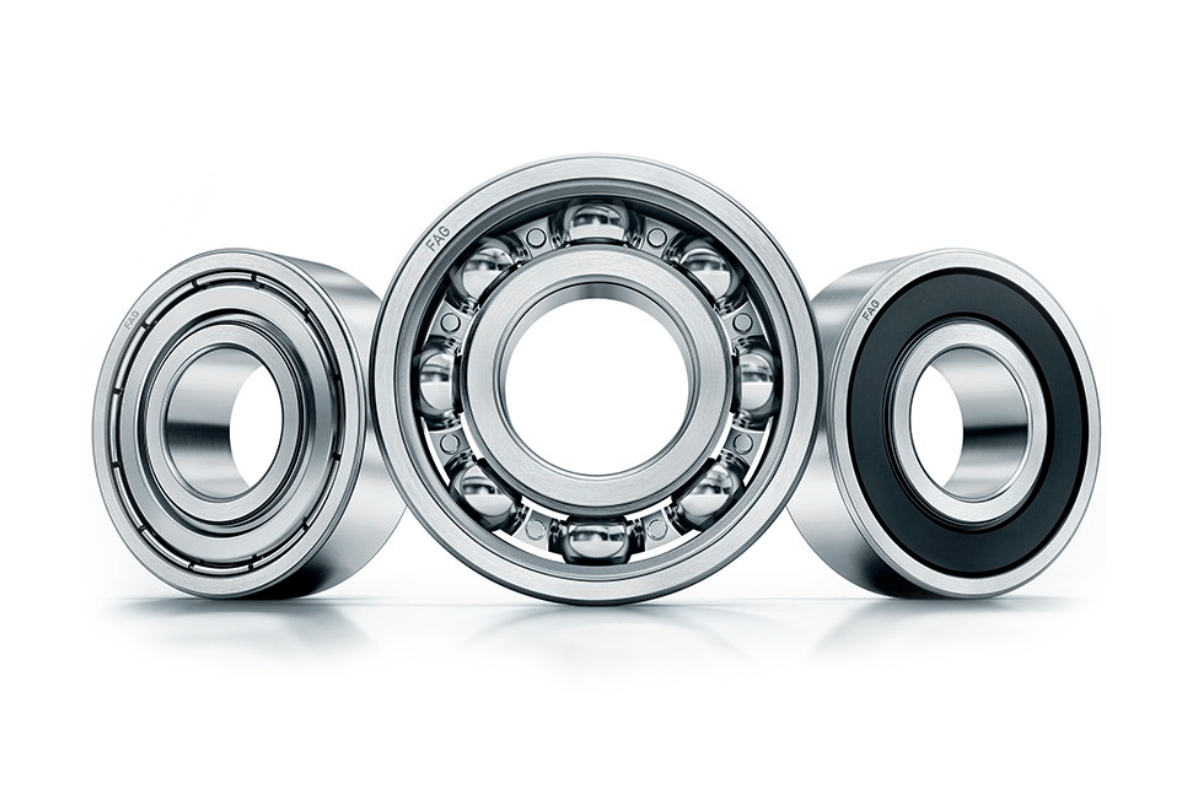

بلبرینگ شیار عمیق: رایج‌ترین و پرکاربردترین نوع بلبرینگ در جهان است. این بلبرینگ‌ها قادر به تحمل بارهای شعاعی و مقداری بار محوری در هر دو جهت هستند و برای سرعت‌های بالا بسیار مناسبند.
بلبرینگ تماس زاویه‌ای: طراحی این بلبرینگ‌ها به گونه‌ای است که می‌توانند بارهای ترکیبی (شعاعی و محوری) را به طور همزمان تحمل کنند. آن‌ها برای کاربردهایی که نیاز به دقت بالا و تحمل بار محوری قابل توجه دارند، ایده‌آل هستند.
بلبرینگ کف‌گرد: این نوع بلبرینگ به طور خاص برای تحمل بارهای محوری (تراست) طراحی شده و تقریباً هیچ ظرفیتی برای تحمل بار شعاعی ندارد.
مهم‌ترین انواع رولبرینگ
رولبرینگ استوانه‌ای: این نوع رولبرینگ به دلیل تماس خطی، ظرفیت تحمل بار شعاعی بسیار بالایی دارد و برای کاربردهای سنگین و سرعت‌های بالا مناسب است.
رولبرینگ مخروطی: این قطعات به دلیل طراحی مخروطی رینگ‌ها و غلتک‌ها، قادر به تحمل بارهای شعاعی و محوری بسیار سنگین به صورت همزمان هستند. این ویژگی آن‌ها را به گزینه‌ای ایده‌آل برای توپی چرخ خودروها تبدیل کرده است.
رولبرینگ سوزنی: این رولبرینگ‌ها دارای غلتک‌های استوانه‌ای با قطر کم و طول زیاد (شبیه به سوزن) هستند. این طراحی به آن‌ها اجازه می‌دهد تا در فضاهای شعاعی بسیار محدود، ظرفیت تحمل بار بالایی داشته باشند.
بلبرینگ ماشین چیست؟
خودرو یکی از پیچیده‌ترین سیستم‌های مکانیکی است که در آن ده‌ها بلبرینگ و رولبرینگ مختلف برای تضمین عملکرد صحیح قطعات متحرک به کار رفته است. عبارت "بلبرینگ ماشین" به یک قطعه واحد اشاره ندارد، بلکه به مجموعه‌ای از بلبرینگ‌های تخصصی در بخش‌های مختلف خودرو اطلاق می‌شود. در ادامه به مهم‌ترین آن‌ها اشاره می‌شود.
1. بلبرینگ چرخ: همان‌طور که پیش‌تر توضیح داده شد، این بلبرینگ‌ها وزن خودرو را تحمل کرده و به چرخ‌ها اجازه چرخش می‌دهند. معمولاً از نوع بلبرینگ تماس زاویه‌ای یا رولبرینگ مخروطی هستند.
2. بلبرینگ کلاچ: این بلبرینگ که از نوع کف‌گرد است، وظیفه اعمال فشار بر روی دوشاخه کلاچ و آزاد کردن صفحه کلاچ برای تعویض دنده را بر عهده دارد.
3. بلبرینگ‌های گیربکس: درون گیربکس، تعداد زیادی بلبرینگ و رولبرینگ برای پشتیبانی از شفت‌ها و دنده‌ها و کاهش اصطکاک داخلی به کار رفته است.
4. بلبرینگ دینام و پمپ آب: این قطعات برای چرخش روان روتور دینام و پروانه پمپ آب ضروری هستند.
بلبرینگ تایم چیست؟ (Timing Bearing)
در سیستم تایمینگ موتور که وظیفه هماهنگ‌سازی حرکت میل‌لنگ و میل‌سوپاپ را بر عهده دارد، از یک تسمه یا زنجیر تایم استفاده می‌شود. برای حفظ کشش مناسب این تسمه/زنجیر و هدایت آن در مسیر صحیح، از قطعاتی به نام هرزگرد و سفت‌کن استفاده می‌شود. در مرکز این قطعات، یک بلبرینگ شیار عمیق باکیفیت و مقاوم در برابر حرارت قرار دارد که به آن اصطلاحاً بلبرینگ تایم می‌گویند. عملکرد بی‌نقص این بلبرینگ برای جلوگیری از شل شدن یا پاره شدن تسمه تایم و آسیب‌های فاجعه‌بار به موتور، حیاتی است.
بلبرینگ ژامبون چیست؟ (Torsion Beam Bearing)
این یک بلبرینگ تخصصی است که در سیستم تعلیق عقب برخی خودروها، به‌ویژه خودروهای فرانسوی مانند پژو ۲۰۶، ۴۰۵ و سمند که از اکسل عقب نوع «پیچشی» یا «ژامبونی» (Torsion Beam) استفاده می‌کنند، به کار می‌رود. اکسل این خودروها دارای دو بازوی متحرک (Trailing Arm) است که چرخ‌ها به انتهای آن متصل هستند. برای اینکه این بازوها بتوانند نسبت به شاسی خودرو حرکت عمودی داشته باشند، در نقطه اتصال خود به اکسل، بر روی یک بلبرینگ ژامبون (که معمولاً از نوع رولبرینگ سوزنی است) می‌چرخند. خرابی این بلبرینگ‌ها باعث ایجاد زاویه کمبر منفی در چرخ عقب (کج شدن بالای چرخ به سمت داخل) و سایش لاستیک از داخل می‌شود.
در نتیجه، بلبرینگ‌ها، با وجود ظاهر ساده، قطعاتی با مهندسی بسیار دقیق هستند که دنیای مدرن بدون آن‌ها قابل تصور نیست. از کاهش مصرف سوخت در خودروها تا افزایش دقت در تجهیزات پزشکی، ردپای این قطعه حیاتی همه جا دیده می‌شود. درک اینکه کار بلبرینگ چیست، شناخت انواع مختلف آن و انتخاب صحیح بر اساس نیاز هر کاربرد، یک دانش بنیادین در علوم مهندسی و تعمیرات است. همواره به یاد داشته باشید که در کاربردهای حساس مانند صنعت خودرو، استفاده از بلبرینگ‌های باکیفیت و استاندارد و نصب صحیح آن‌ها، مهم‌ترین عامل در تضمین عملکرد، ایمنی و طول عمر کل سیستم است.
