بلبرینگ خطی

بلبرینگ خطی چیست؟

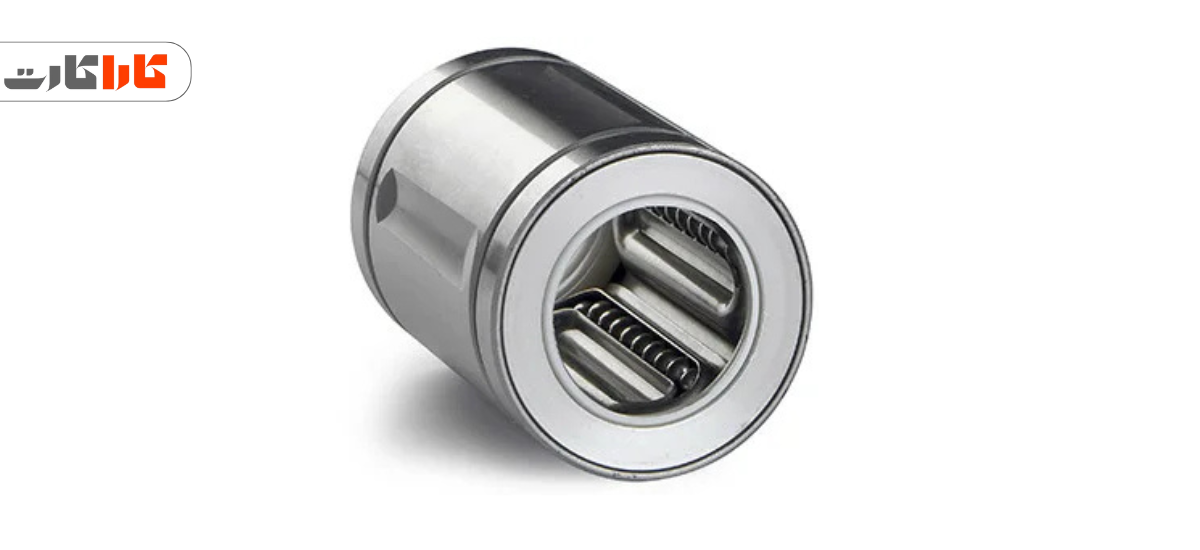

بلبرینگ خطی، که گاهی با نام‌های بال بوشینگ، بلبرینگ ریلی یا بلبرینگ لوله‌ای نیز شناخته می‌شود، نوعی یاتاقان است که برخلاف بلبرینگ‌های چرخشی، برای ایجاد حرکت مستقیم و روان در امتداد یک مسیر خطی طراحی شده است. این بلبرینگ‌ها معمولاً در سیستم‌هایی که نیاز به حرکت دقیق و بدون اصطکاک در یک راستای مشخص دارند، کاربرد دارند. برای خرید بلبرینگ خطی، توجه به دقت و ویژگی‌های آن ضروری است تا از حرکت روان و بدون مشکل در دستگاه‌ها اطمینان حاصل شود. ساختار بلبرینگ‌های خطی مشابه سایر بلبرینگ‌ها است و از ساچمه‌هایی تشکیل شده است که در بین شیارهای داخلی و خارجی حرکت می‌کنند. این ساچمه‌ها وظیفه دارند تا اصطکاک بین قطعات مختلف را به حداقل برسانند و به این ترتیب حرکت قطعات به‌صورت روان و با حداقل مقاومت انجام می‌شود. هنگام خرید بلبرینگ خطی، این ویژگی‌ها از اهمیت ویژه‌ای برخوردار هستند.

ویژگی‌های بلبرینگ خطی

یکی از ویژگی‌های برجسته بلبرینگ‌های خطی، دقت بالا و لقی بسیار کم آن‌ها است. این دقت بالا باعث می‌شود که بلبرینگ‌های خطی در دستگاه‌هایی که نیاز به حرکت دقیق و تکرارپذیر دارند، مانند دستگاه‌های CNC، پرینترهای سه‌بعدی، ماشین‌آلات صنعتی و سیستم‌های اتوماسیون صنعتی، عملکرد بهینه‌ای داشته باشند. هنگام خرید بلبرینگ خطی، توجه به این دقت و لقی کم می‌تواند به عملکرد بهتر دستگاه‌های شما کمک کند. برای داشتن عملکرد مطلوب، بلبرینگ‌های خطی نیاز به یک شفت با دقت بالا و سطح صاف دارند. به همین دلیل، معمولاً از شفت‌هایی با سطح صیقلی مانند شفت‌های هارد کروم استفاده می‌شود که این شفت‌ها دارای سختی بالا، مقاومت در برابر سایش و صافی سطح مطلوب هستند. این ویژگی‌ها کمک می‌کنند تا حرکت در امتداد مسیر به‌صورت روان و بدون لرزش انجام گیرد. برای خرید بلبرینگ خطی با عملکرد بهینه، باید شفت‌هایی با این ویژگی‌ها را نیز مدنظر قرار داد.

کاربردهای بلبرینگ خطی

بلبرینگ‌های خطی یکی از قطعات صنعتی پرکاربرد هستند که در دستگاه‌هایی با حرکت رفت و برگشتی دقیق به کار می‌روند. این بلبرینگ‌ها وظیفه اصلی خود را در کاهش لرزش، لغزش و فراهم کردن حرکت نرم و دقیق در راستای میله‌های هادی انجام می‌دهند. به دلیل ویژگی‌هایی مانند کاهش اصطکاک و دقت بالا، بلبرینگ‌های خطی در انواع و ابعاد مختلف طراحی می‌شوند و به همین دلیل در صنایع متنوعی کاربرد دارند. اگر به دنبال خرید بلبرینگ خطی برای کاربردهای خاص خود هستید، انتخاب مدل مناسب اهمیت ویژه‌ای دارد. برخی از مهم‌ترین کاربردهای بلبرینگ خطی شامل موارد زیر است:

• دستگاه‌های بدن‌سازی
• ماشین‌آلات حفاری
• سیستم‌های اندازه‌گیری دقیق
• دستگاه‌های چاپ
• ماشین‌های برشی
• دستگاه‌های بسته‌بندی
• سیستم‌های CNC

مزایای بلبرینگ‌های خطی

• دقت بالا: بلبرینگ‌های خطی با لقی کم و حرکت روان، دقت بالایی در حرکت‌های خطی فراهم می‌آورند.
• کاهش اصطکاک: ساچمه‌ها و طراحی بلبرینگ‌های خطی باعث کاهش قابل‌توجه اصطکاک بین قطعات می‌شود.
• عمر طولانی: به دلیل کاهش اصطکاک و سایش، این بلبرینگ‌ها عمر طولانی‌تری دارند.
• استفاده در سیستم‌های دقیق: بلبرینگ‌های خطی برای دستگاه‌هایی که نیاز به دقت بالا و تکرارپذیری در حرکت دارند، مانند دستگاه‌های CNC و پرینترهای سه‌بعدی، بسیار مناسب هستند.

بلبرینگ‌های خطی به دلیل این ویژگی‌ها در صنایع مختلف به‌ویژه در تولیدات دقیق و سیستم‌های اتوماسیون، محبوب و پرکاربرد هستند. هنگام خرید بلبرینگ خطی باید به این ویژگی‌ها توجه کرد تا بهترین انتخاب ممکن را انجام دهید.

انواع بلبرینگ خطی

بلبرینگ‌های خطی یکی از اجزای حیاتی در سیستم‌های مکانیکی و صنعتی هستند که برای فراهم کردن حرکت دقیق و روان در یک مسیر خطی استفاده می‌شوند. این بلبرینگ‌ها به دلیل کاهش اصطکاک و دقت بالای حرکت، در انواع مختلفی طراحی و تولید می‌شوند. در اینجا به بررسی انواع مختلف بلبرینگ‌های خطی می‌پردازیم.

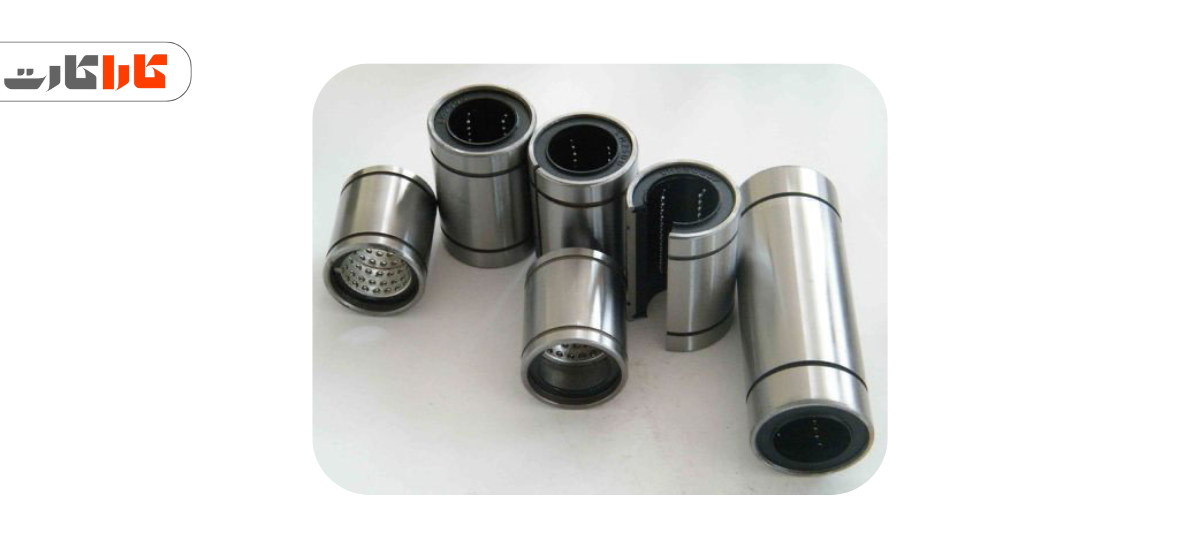

1. بلبرینگ خطی بال بوشینگ ساده (LM) بلبرینگ خطی بال بوشینگ ساده، یا سری LM، ساده‌ترین و ابتدایی‌ترین نوع از این بلبرینگ‌ها است. این مدل معمولاً به‌عنوان پایه و اساس سایر مدل‌های بلبرینگ خطی در نظر گرفته می‌شود و دارای شکل استوانه‌ای است. برای استفاده از این نوع بلبرینگ، به یک براکت یا نگهدارنده مخصوص نیاز است که بتوان آن را محکم کرد. هنگام خرید بلبرینگ خطی از سری LM، این ویژگی‌ها باید مدنظر قرار گیرد.
2. بلبرینگ خطی شیار دار بلبرینگ‌های خطی شیار دار، همانطور که از نام آن‌ها پیداست، دارای شیارهایی در طول خود هستند که برای قرارگیری بلبرینگ روی شفت‌های پایه‌دار طراحی شده است. این شیارها به بلبرینگ امکان می‌دهند تا به راحتی روی شفت نصب شود. مدل‌های بلبرینگ خطی شیار دار معمولاً با نام LM…UUOP شناخته می‌شوند. هنگام خرید بلبرینگ خطی شیار دار، باید به نوع شیار و کاربرد دقیق آن توجه کرد.
3. بلبرینگ خطی فلنج دار بلبرینگ خطی فلنج دار به‌منظور تسهیل نصب و مهار بلبرینگ طراحی شده است. فلنج تعبیه‌شده با داشتن سوراخ‌هایی با اندازه استاندارد، امکان نصب آسان بلبرینگ را با استفاده از پیچ فراهم می‌کند. بلبرینگ‌های فلنج دار انواع مختلفی دارند که پرکاربردترین آن‌ها سری LMF با فلنج دایره‌ای، سری LMK با فلنج مربعی و سری LMH با فلنج بیضی‌شکل است.

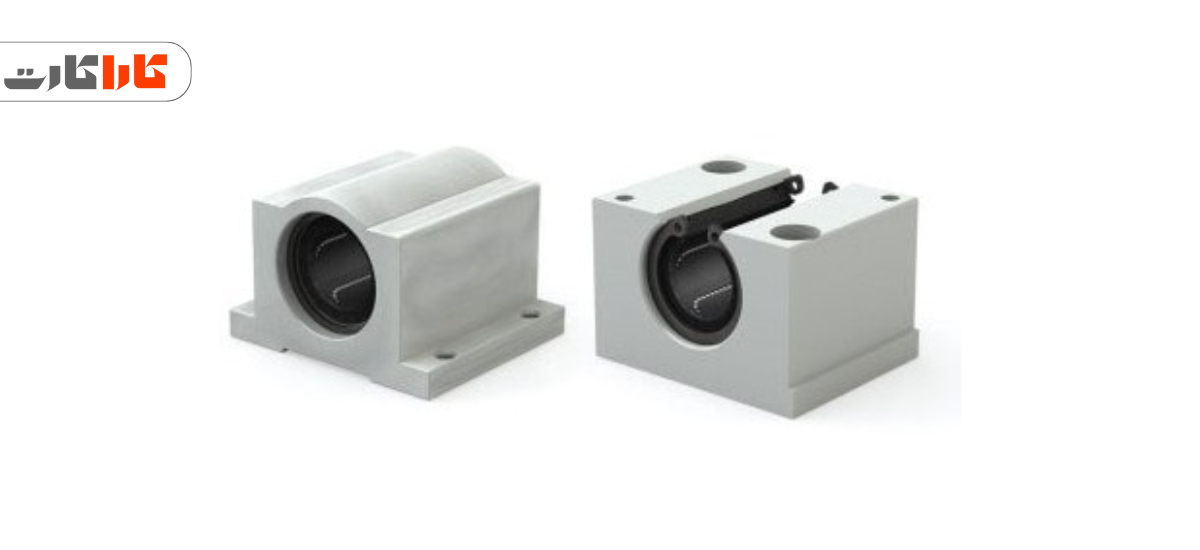

4. بلبرینگ خطی بلوکی (SC) بلبرینگ خطی بلوکی که با نام SC شناخته می‌شود، از ترکیب یک بلبرینگ خطی سری LM با یک بلوک آلومینیمی تشکیل می‌شود. این مدل مشکل مهار کردن بلبرینگ‌های سری LM را حل کرده و امکان اتصال آن به سطوح مختلف را از طریق سوراخ‌های تعبیه‌شده در بلوک فراهم می‌آورد.

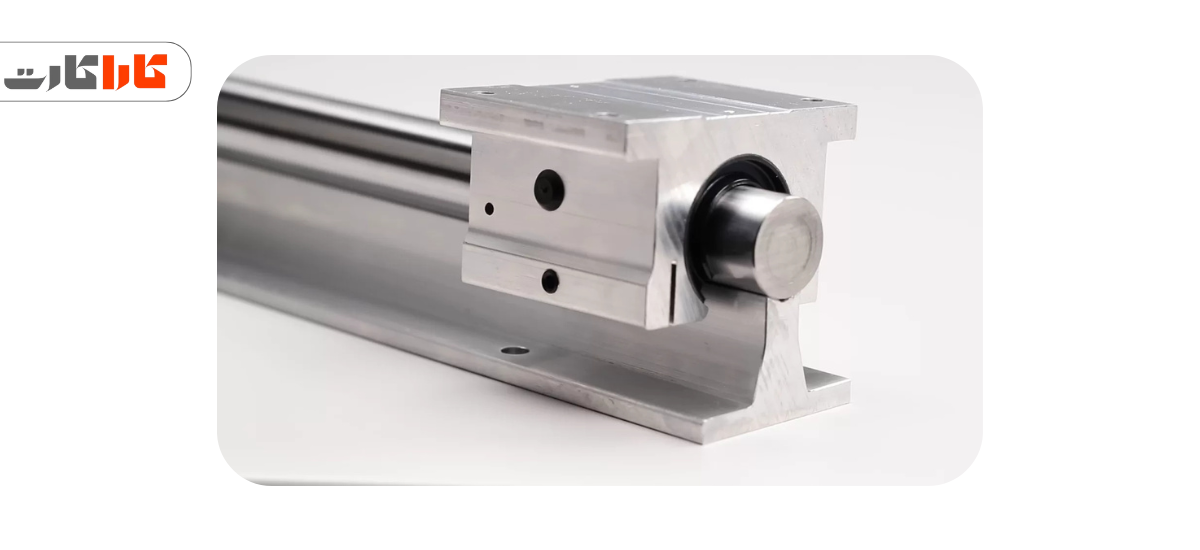

5. بلبرینگ خطی بلوکی شیار دار بلبرینگ خطی بلوکی شیار دار ترکیبی از بلبرینگ خطی شیار دار سری LM…UUOP و بلوک آلومینیمی مخصوص است. این نوع بلبرینگ‌ها به‌ویژه برای نصب بر روی شفت‌های پایه‌دار طراحی شده‌اند و دارای شیارهایی هستند که امکان نصب آسان بر روی شفت‌های پایه‌دار را فراهم می‌کنند.

بلبرینگ‌های خطی به‌عنوان اجزای کلیدی در سیستم‌های حرکتی دقیق و روان، در بسیاری از صنایع از جمله اتوماسیون صنعتی، ماشین‌آلات CNC، و چاپگرهای سه‌بعدی کاربرد دارند. انواع مختلف این بلبرینگ‌ها، بسته به نیازهای خاص هر سیستم، می‌توانند به انتخابی مناسب برای ایجاد حرکت خطی دقیق و کم‌اصطکاک تبدیل شوند.
