بلبرینگ قفلی (KK)

بلبرینگ قفلی که با نام‌های بلبرینگ یک طرفه یا کلاچ یک طرفه نیز شناخته می‌شود، نوعی بلبرینگ است که قابلیت چرخش در یک جهت را دارد و در جهت مخالف از حرکت باز می‌ایستد و محور را قفل می‌کند. این بلبرینگ‌ها مشابه با رولبرینگ‌ها عمل می‌کنند، اما تفاوت اصلی آن‌ها در این است که تنها نیروی محرک را در یک جهت انتقال می‌دهند و در جهت معکوس به هیچ عنوان نمی‌چرخند. از آنجا که این بلبرینگ‌ها تنها در یک جهت حرکت می‌کنند، در بسیاری از صنایع کاربردهای حیاتی دارند. این بلبرینگ‌ها معمولاً با علامت‌گذاری‌هایی روی خود مشخص می‌کنند که جهت چرخش آن‌ها به کدام سمت است. پیش از نصب، می‌توان جهت چرخش ساعت‌گرد یا پاد ساعت‌گرد را مشخص کرد تا اطمینان حاصل شود که در جهت مناسب عمل خواهد کرد.

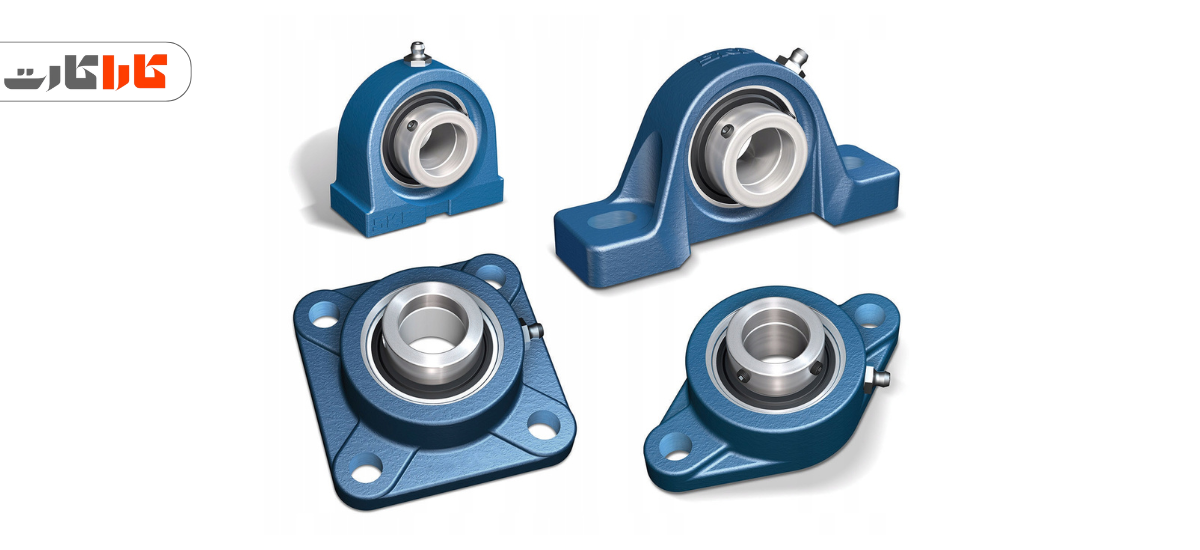

انواع بلبرینگ قفلی

بلبرینگ‌های قفلی به دلیل ویژگی خاص خود که حرکت در یک جهت را ممکن می‌سازند و در جهت مخالف قفل می‌کنند، در بسیاری از صنایع حیاتی هستند. این بلبرینگ‌ها در مدل‌های مختلفی تولید می‌شوند تا نیازهای خاص هر صنعت را برآورده کنند. در ادامه به بررسی انواع مختلف بلبرینگ قفلی و ویژگی‌های آن‌ها می‌پردازیم.

1. بلبرینگ قفلی سوزنی-ساچمه‌ای این نوع بلبرینگ‌ها دارای سوزن‌هایی هستند که در یک جهت آزادانه می‌چرخند، اما وقتی چرخش شفت معکوس می‌شود، برای انتقال گشتاور قفل می‌شوند. بلبرینگ‌های سوزنی-ساچمه‌ای به‌خوبی بارها را در جهت یکسان تحمل می‌کنند، اما برای پشتیبانی از بارهای شعاعی، از رولبرینگ سوزنی استفاده می‌شود. این بلبرینگ‌ها در دستگاه‌هایی که نیاز به حرکت یک‌طرفه دارند، مانند نوار نقاله‌ها، بسیار کاربردی هستند.
2. بلبرینگ قفلی کلاچ یک طرفه بلبرینگ‌های قفلی کلاچ یک طرفه دارای عناصر قفل داخلی (شاخه‌ها) هستند که برای انتقال گشتاور در یک جهت قفل می‌شوند و در جهت دیگر آزادانه می‌چرخند. این ویژگی باعث می‌شود که بلبرینگ‌های کلاچ یک طرفه در دستگاه‌هایی که نیاز به حرکت دقیق و جلوگیری از حرکت معکوس دارند، مانند سیستم‌های نوار نقاله، استفاده شوند. این بلبرینگ‌ها دارای سپرهایی هستند که از ورود گرد و غبار و آلاینده‌ها به داخل بلبرینگ جلوگیری می‌کنند.
3. بلبرینگ قفلی گرید غذایی (Washdown Mounted) این بلبرینگ‌ها برای استفاده در محیط‌های شستشو طراحی شده‌اند و در صنایع غذایی، نوشیدنی، دارویی و شیمیایی کاربرد دارند. بلبرینگ‌های قفلی گرید غذایی مطابق با استاندارد IP69K تولید می‌شوند و دارای روغن‌کاری H1 ثبت‌شده NSF هستند که برای تماس غیرمستقیم با غذا تأیید شده است. این بلبرینگ‌ها به‌ویژه در کارخانه‌های مواد غذایی و نوشیدنی برای جلوگیری از آلودگی و حفظ استانداردهای بهداشتی استفاده می‌شوند.
4. بلبرینگ قفلی با پایه فشرده این نوع بلبرینگ‌ها که به بلبرینگ‌های پایه ضربه‌ای نیز معروف هستند، به‌ویژه برای نصب در فضاهای محدود و فشرده مناسبند. بلبرینگ‌های پایه فشرده از طریق سوراخ‌های رزوه‌دار به سطوح نصب می‌شوند و به دلیل ابعاد باریکشان، برای سیستم‌هایی که شفت‌های نزدیک به هم دارند، ایده‌آل هستند. این بلبرینگ‌ها به راحتی بر روی شفت‌ها محکم می‌شوند و نیاز به یقه اضافی ندارند.
5. بلبرینگ قفلی تعویض شونده بلبرینگ‌های قفلی تعویض شونده به‌گونه‌ای طراحی شده‌اند که فقط واحدهای فرسوده را می‌توان تعویض کرد و نیازی به تعویض کل واحد نصب شده نیست. این بلبرینگ‌ها برای استفاده در شفت‌هایی که فقط در یک جهت می‌چرخند، مناسب هستند. این نوع بلبرینگ‌ها نصب آسان‌تری دارند و نیاز به تنظیمات کمتری در طول زمان دارند.
6. بلبرینگ قفلی دو لبه پیچ دار این بلبرینگ‌ها برای جبران ناهماهنگی شفت طراحی شده‌اند و از مهر و موم‌های محافظ استفاده می‌کنند که از ورود گرد و غبار و آلودگی جلوگیری می‌کنند. بلبرینگ‌های دو لبه پیچ دار برای کاربردهایی با سرعت بالا بسیار مناسب هستند و به‌خوبی حرکت در یک جهت را کنترل می‌کنند.
7. بلبرینگ قفلی با مهره LockNuts و مهره Jam Nuts این بلبرینگ‌ها به‌ویژه برای نگهداری یاتاقان‌ها، بوش‌ها، چرخ‌دنده‌ها و قرقره‌ها در جای خود طراحی شده‌اند. مهره‌های LockNuts و Jam Nuts به‌طور مؤثر لرزش را کاهش داده و از جابجایی بلبرینگ‌ها روی شفت یا دوک نخی جلوگیری می‌کنند. این مهره‌ها از فولاد کربنی ساخته شده‌اند و در برابر سایش مقاوم هستند.

بلبرینگ‌های قفلی به دلیل ویژگی‌های منحصر به‌فرد خود در صنایع مختلفی از جمله خودروسازی، ماشین‌آلات صنعتی، دستگاه‌های شستشو، سیستم‌های بسته‌بندی و نوار نقاله‌ها کاربرد دارند. این بلبرینگ‌ها با توانایی قفل کردن حرکت در یک جهت و جلوگیری از حرکت معکوس، به افزایش ایمنی و کارایی دستگاه‌ها و ماشین‌آلات کمک می‌کنند.

ویژگی‌ها و کاربردهای بلبرینگ قفلی

بلبرینگ‌های قفلی در بازار با نام‌های مختلفی مانند بلبرینگ بک استاپ یا بلبرینگ یک طرفه شناخته می‌شوند. ویژگی خاص این بلبرینگ‌ها، جلوگیری از برگشت انرژی در زمان استپ شدن است. این ویژگی باعث می‌شود که بلبرینگ‌های قفلی از معکوس شدن انرژی جلوگیری کنند و از برگشت آن به سمت دستگاه و آسیب به آن پیشگیری کنند. همچنین، این نوع بلبرینگ‌ها در سیستم‌هایی که نیاز به انتقال حرکت در یک جهت و جلوگیری از حرکت در جهت مخالف دارند، بسیار کاربردی هستند. بلبرینگ‌های قفلی به دلیل این ویژگی‌های ایمنی در صنایع مختلف بسیار حائز اهمیت هستند و با جلوگیری از برگشت انرژی و محافظت از ماشین‌آلات صنعتی، نقش مهمی در حفظ ایمنی و عملکرد دستگاه‌ها دارند. این بلبرینگ‌ها در تجهیزات صنعتی و مکانیزم‌هایی که نیاز به قفل کردن حرکت در یک جهت دارند، استفاده می‌شوند و با جلوگیری از صدمات به دستگاه‌ها و انسان‌ها، به ایمنی کمک می‌کنند.

مدل‌های مختلف بلبرینگ قفلی

بلبرینگ‌های قفلی به سه مدل مختلف تقسیم می‌شوند که هر کدام ویژگی‌های خاص خود را دارند:

• مدل PP: این مدل در بخش داخلی و خارجی بلبرینگ دارای جای خار مستطیلی است. این مدل معمولاً برای کاربردهای عمومی استفاده می‌شود.
• مدل P: در این مدل، بخش داخلی بلبرینگ دارای جای خار مستطیلی است، اما قسمت خارجی آن هم‌سطح و بدون جای خار است.
• مدل M: در این مدل، هم بخش داخلی و هم بخش خارجی بلبرینگ بدون جای خار مستطیلی است.
• این مدل‌ها بسته به نیاز و کاربردهای خاص، می‌توانند انتخاب مناسبی برای سیستم‌های مختلف باشند.

بلبرینگ قفلی چگونه کار می‌کند؟

بلبرینگ قفلی از سه بخش اصلی تشکیل شده است: یک شیار بیرونی، یک شیار درونی و تعدادی ساچمه که به‌عنوان عنصر نورد عمل می‌کنند. این بلبرینگ‌ها به‌گونه‌ای طراحی شده‌اند که تنها در یک جهت خاص می‌توانند حرکت کنند و در جهت مخالف قفل می‌شوند. زمانی که نیروی محرکه به بلبرینگ قفلی وارد می‌شود، ساچمه‌ها که بین شیار درونی و بیرونی قرار دارند، در جهت تعیین شده حرکت می‌کنند. این حرکت باعث انتقال انرژی در یک جهت مشخص می‌شود. در صورتی که نیروی محرکه تغییر جهت دهد و به سمت مخالف حرکت کند، ساچمه‌ها به‌طور مؤثری بین شیار درونی و بیرونی گیر می‌کنند و حرکت در جهت مخالف متوقف می‌شود. این ویژگی باعث می‌شود که بلبرینگ قفلی از برگشت انرژی و حرکت در جهت معکوس جلوگیری کند. به این ترتیب، بلبرینگ قفلی قادر است از معکوس شدن حرکت جلوگیری کرده و محور را در یک جهت قفل کند، که این ویژگی در بسیاری از سیستم‌ها و ماشین‌آلات صنعتی برای ایمنی و جلوگیری از آسیب به دستگاه‌ها اهمیت زیادی دارد.

کاربرد بلبرینگ قفلی

بلبرینگ قفلی یا بلبرینگ یک طرفه به دلیل ویژگی‌های خاصی که دارد، در صنایع مختلف کاربردهای گسترده‌ای پیدا کرده است. مهم‌ترین ویژگی این بلبرینگ‌ها، مسدود کردن حرکت در جهت برگشت و جلوگیری از معکوس شدن انرژی است که این امر موجب افزایش ایمنی تجهیزات و جلوگیری از آسیب به دستگاه‌ها و جان انسان‌ها می‌شود. از جمله مهم‌ترین کاربردهای بلبرینگ قفلی می‌توان به موارد زیر اشاره کرد:

 1. نوار نقاله‌ها بلبرینگ‌های قفلی در نوار نقاله‌ها برای جلوگیری از برگشت حرکت و تضمین انتقال یک‌طرفه مواد و کالاها استفاده می‌شوند. این ویژگی باعث جلوگیری از جابه‌جایی معکوس و جلوگیری از آسیب به سیستم نوار نقاله می‌شود.

2. کمپرسورها در کمپرسورها، بلبرینگ قفلی برای جلوگیری از برگشت انرژی و تضمین عملکرد یک‌طرفه استفاده می‌شود. این بلبرینگ‌ها از آسیب به اجزای داخلی کمپرسور جلوگیری کرده و عملکرد آن را بهینه می‌کنند.

3. دستگاه‌های کپی و ماشین‌های بسته‌بندی در دستگاه‌های کپی و ماشین‌های بسته‌بندی، بلبرینگ‌های قفلی به‌منظور جلوگیری از حرکت معکوس و حفظ دقت و عملکرد صحیح سیستم‌های مکانیکی کاربرد دارند.

4. ماشین‌های کاشت در ماشین‌های کشاورزی مانند دستگاه‌های کاشت، بلبرینگ‌های قفلی به‌منظور کنترل دقیق حرکت در یک جهت و جلوگیری از حرکت غیرضروری در جهت مخالف استفاده می‌شوند.

5. کوره‌ها و چرخ دنده‌های هواپیما بلبرینگ‌های قفلی در کوره‌ها و چرخ دنده‌های هواپیما برای افزایش ایمنی و جلوگیری از برگشت انرژی و حرکت غیرقابل کنترل کاربرد دارند.

6. دستگاه‌های سیم‌کشی، پمپ‌ها و ماشین لباسشویی این بلبرینگ‌ها در دستگاه‌های سیم‌کشی، پمپ‌ها و ماشین‌های لباسشویی به‌منظور جلوگیری از حرکت معکوس و حفظ عملکرد صحیح در تجهیزات صنعتی و خانگی استفاده می‌شوند.

7. دستگاه‌های نساجی و هیدرولیکی در صنعت نساجی و هیدرولیکی، بلبرینگ‌های قفلی برای کنترل حرکت و جلوگیری از برگشت انرژی به کار می‌روند که موجب افزایش کارایی و ایمنی دستگاه‌ها می‌شود. با توجه به این ویژگی‌ها، بلبرینگ قفلی در بسیاری از صنایع بزرگ و کوچک، به‌ویژه در صنعت خودروسازی و موتورهای صنعتی، به‌طور گسترده‌ای استفاده می‌شود. این بلبرینگ‌ها به دلیل ساخته شدن از مواد با کیفیت بالا، قادرند عملکرد بی‌عیب و نقصی را در شرایط مختلف فراهم کنند.
