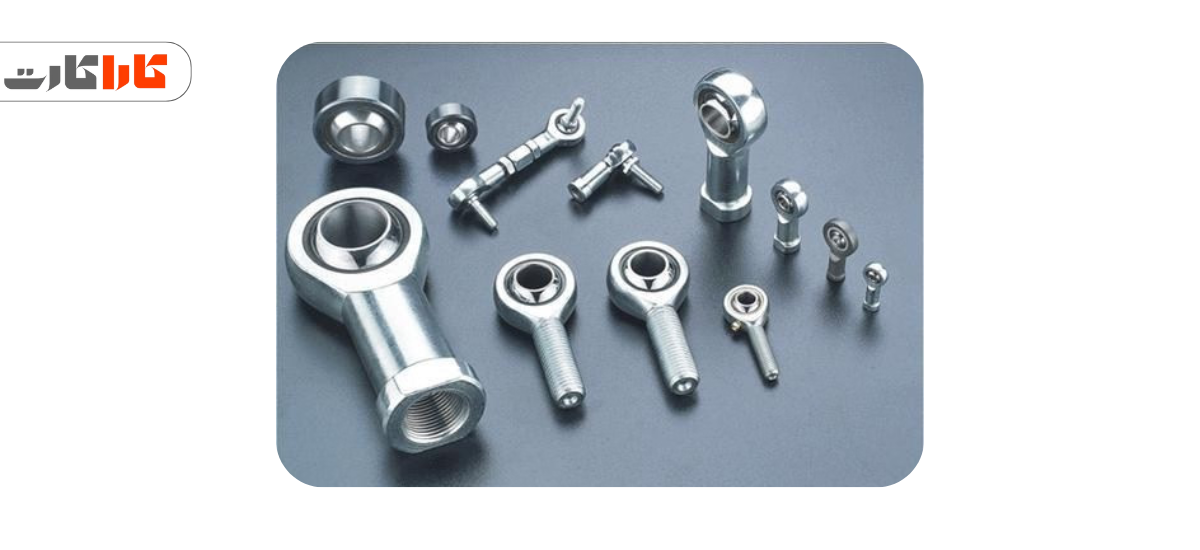

بلبرینگ چشمی (قابلمه ای)

بلبرینگ چشمی یا قابلمه‌ای یکی از انواع بلبرینگ‌های سیستم‌های بال ترنسفر است که برای انتقال آسان بارها در جهات مختلف طراحی شده‌اند. این نوع بلبرینگ‌ها قادر به حرکت در هر سو و جهت هستند و برای جابجایی بارهای سبک و سنگین به کار می‌روند. ویژگی اصلی بلبرینگ چشمی، توانایی تغییر جهت و حرکت سریع است که آن را به یک گزینه ایده‌آل برای سیستم‌های چندمنظوره تبدیل کرده است.

بلبرینگ چشمی از یک کاپ کروی شکل تشکیل شده است که در داخل آن گوی بزرگی با تحمل بار بسیار بالا قرار دارد. این طراحی، به طرز قابل توجهی اصطکاک و سایش را کاهش می‌دهد و باعث می‌شود که بارهای سنگین با حداقل نیرو جابجا شوند. دیگر اجزای این سیستم شامل حلقه نگهدارنده، گیره فنری شکل و ساچمه‌ها هستند که عملکرد بلبرینگ چشمی را تسهیل می‌کنند. این ویژگی‌ها باعث می‌شود که بلبرینگ چشمی در کاربردهای مختلف صنعتی، به‌ویژه در سیستم‌هایی که نیاز به حرکت سریع و دقیق دارند، مورد استفاده قرار گیرد.

انواع مختلف بلبرینگ چشمی

انواع مختلف بلبرینگ چشمی بلبرینگ‌های چشمی در انواع مختلفی تولید می‌شوند تا نیازهای متنوع صنایع و کاربردهای مختلف را برآورده کنند. این بلبرینگ‌ها به دلیل توانایی تحمل بارهای شعاعی و محوری و همچنین انحراف زاویه‌ای، در بسیاری از سیستم‌های صنعتی و خودرویی کاربرد دارند. در اینجا به برخی از انواع مختلف بلبرینگ چشمی اشاره می‌کنیم:

1. بلبرینگ چشمی با insert برنجی این نوع بلبرینگ چشمی دارای insert برنجی در رینگ است که مقاومت بسیار بالایی در برابر سایش و فرسایش دارد. این بلبرینگ‌ها برای کاربردهایی که به کمترین اصطکاک و توزیع یکنواخت بار نیاز دارند، مناسب هستند. مدل‌های استاندارد، دقت بالا و ظرفیت بالای این بلبرینگ‌ها برای نیازهای مختلف صنعتی در دسترس هستند.
2. بلبرینگ چشمی دو تکه با استحکام بالا بلبرینگ‌های دو تکه برای کاربردهای سنگین طراحی شده‌اند و از دو بخش بدنه و ساچمه جداگانه تشکیل می‌شوند که امکان تحمل بارهای بالاتر و افزایش دوام را فراهم می‌کند. این نوع بلبرینگ‌ها معمولاً برای شرایط سخت و بارهای سنگین در صنایع مختلف به کار می‌روند.
3. بلبرینگ چشمی خود روانکار این بلبرینگ‌ها مجهز به رینگ‌های ترموپلاستیکی یا لاینرهای تفلون® هستند که به طور خودکار روانکاری می‌کنند. این ویژگی موجب کاهش نیاز به نگهداری و افزایش عمر مفید بلبرینگ‌ها می‌شود. این نوع بلبرینگ‌ها برای استفاده در حرکات تکراری و شرایطی که نیاز به روانکاری مستمر دارند، ایده‌آل هستند.
4. بلبرینگ چشمی استاندارد نظامی این بلبرینگ‌ها طبق مشخصات استاندارد نظامی طراحی شده‌اند و برای کاربردهای خاص در صنایع هوافضا و دفاعی مناسب هستند. این بلبرینگ‌ها دارای مقاومت بالا در برابر خوردگی، استحکام بیشتر و دقت بالایی هستند که آن‌ها را برای شرایط سخت و محیط‌های خاص مناسب می‌سازد.
5. بلبرینگ چشمی با ساچمه‌های کروی این نوع بلبرینگ چشمی به دلیل داشتن ساچمه‌های کروی با اصطکاک بسیار پایین و توانایی تحمل انحراف زاویه‌ای بالا، برای کاربردهایی که نیاز به چرخش نرم و انعطاف‌پذیری دارند، بسیار مناسب است. این بلبرینگ‌ها معمولاً در سیستم‌هایی که نیاز به چرخش مداوم و روان دارند، استفاده می‌شوند.
6. بلبرینگ چشمی الاستومری بلبرینگ‌های الاستومری با استفاده از مواد الاستومری برای کاهش لرزش و نویز طراحی شده‌اند. این نوع بلبرینگ‌ها برای کاربردهای دینامیک که جذب شوک و کاهش ارتعاشات اهمیت دارد، بسیار مناسب هستند. این ویژگی‌ها باعث می‌شود که بلبرینگ‌های الاستومری در صنعت خودروسازی و سیستم‌های دینامیک استفاده شوند.

بلبرینگ‌های چشمی با ویژگی‌های متنوع خود، توانایی انطباق با نیازهای مختلف کاربردی را دارند. این بلبرینگ‌ها معمولاً قابلیت تحمل انحراف زاویه‌ای بین 5 تا 20 درجه را دارند که این ویژگی به آن‌ها اجازه می‌دهد تا در شرایط مختلف محیطی و مکانیکی به بهترین شکل عمل کنند. همچنین، بلبرینگ‌های چشمی می‌توانند با پوشش‌های مختلفی مانند آبکاری روی یا فسفات برای افزایش مقاومت در برابر خوردگی و طول عمر بیشتر تولید شوند.

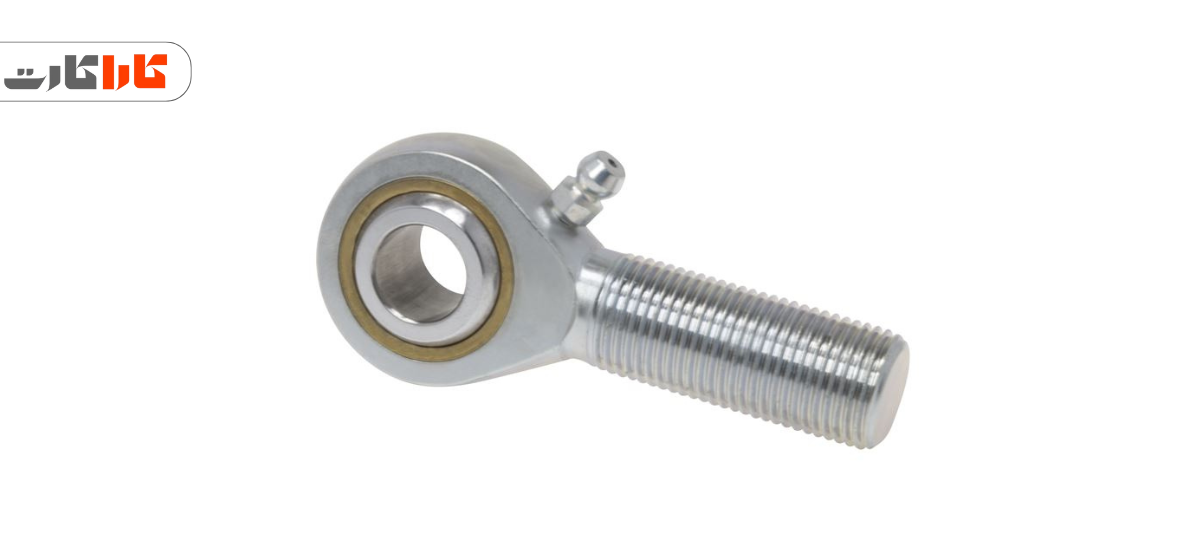

مزایای استفاده از بلبرینگ چشمی

بلبرینگ‌های چشمی به دلیل طراحی ویژه و قابلیت‌های منحصر به فرد خود، در بسیاری از کاربردهای صنعتی و مکانیکی بسیار مؤثر هستند. این بلبرینگ‌ها به طور خاص برای تحمل انحراف زاویه‌ای و بارهای مختلف طراحی شده‌اند و مزایای زیادی دارند که آن‌ها را به گزینه‌ای عالی برای بسیاری از سیستم‌ها تبدیل می‌کند.

1. جبران انحرافات زاویه‌ای بلبرینگ‌های چشمی به طور خاص برای تحمل انحرافات زاویه‌ای در اتصالات مکانیکی طراحی شده‌اند. این ویژگی به آن‌ها امکان می‌دهد تا خطاهای نصب، انحرافات ساختاری و حرکت‌های دینامیک را جذب کنند. این انعطاف‌پذیری باعث می‌شود که بلبرینگ‌ها به‌طور روان عمل کنند حتی زمانی که اجزا به طور کامل با هم هماهنگ نیستند. این ویژگی خطر سایش زودهنگام و آسیب به قطعات متصل را کاهش می‌دهد.
2. استحکام بالا و ظرفیت بارگذاری زیاد بلبرینگ‌های چشمی از مواد مقاوم و با کیفیت بالا مانند فولاد مرغوب ساخته می‌شوند که قادر به تحمل بارهای سنگین و فشارهای بالا هستند. طراحی این بلبرینگ‌ها اطمینان از عملکرد قابل اعتماد در شرایطی که بارهای زیادی بر آن‌ها وارد می‌شود، مانند در ماشین‌آلات سنگین یا تعلیق خودرو، فراهم می‌کند.
3. خود روانکاری برای کاهش نیاز به نگهداری بسیاری از بلبرینگ‌های چشمی دارای ویژگی‌های خود روانکاری مانند لاینرهای تفلون® یا رینگ‌های ترموپلاستیک هستند که نیاز به روانکاری مداوم را کاهش می‌دهند. این ویژگی باعث کاهش اصطکاک، کاهش نرخ سایش و افزایش عمر مفید بلبرینگ‌ها می‌شود و در کاربردهایی که دسترسی به نگهداری سخت است، مزیت بزرگی به حساب می‌آید.
4. کاهش نویز و ارتعاشات برخی از بلبرینگ‌های چشمی دارای ویژگی‌هایی هستند که ارتعاشات و نویز را جذب می‌کنند. این بلبرینگ‌ها معمولاً دارای الاستومر یا لاینرهای تخصصی هستند که برای جذب شوک و کاهش ارتعاشات طراحی شده‌اند. این ویژگی به‌ویژه در سیستم‌های دینامیک مانند موتورها یا ماشین‌آلات در حال حرکت مفید است، زیرا به بهبود عملکرد، کاهش آلودگی صوتی و جلوگیری از آسیب ناشی از فشارهای تکراری کمک می‌کند.

این مزایا باعث می‌شود که بلبرینگ‌های چشمی در بسیاری از صنایع از جمله خودروسازی، ماشین‌آلات سنگین، تجهیزات صنعتی و سیستم‌های دقیق کاربرد فراوانی داشته باشند.

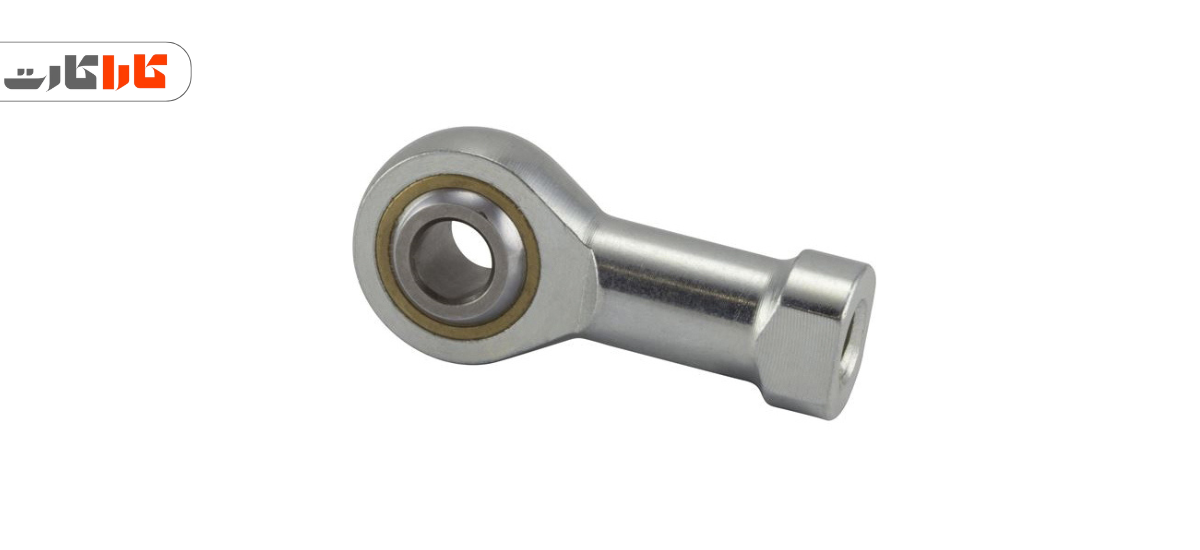

ساختار بلبرینگ چشمی

ساختار بلبرینگ چشمی به‌طور کلی از یک محفظه دایره‌ای شکل که حاوی ساچمه‌ها است، تشکیل شده است. این بلبرینگ‌ها که در دسته Rod End Bearing قرار می‌گیرند، با نام‌های مختلفی از جمله بلبرینگ چپقی، بلبرینگ سیبک، بال ترانسفر، بلبرینگ قابلمه‌ای و غیره شناخته می‌شوند.

در ساختار این بلبرینگ، ساچمه‌ها متمرکز شده و درون محفظه قرار می‌گیرند، که این طراحی باعث کاهش اصطکاک در حرکت چرخشی و تسهیل دوران سریع‌تر می‌شود. یکی از ویژگی‌های مهم ساختاری بلبرینگ چشمی، آسانی نصب آن است. این بلبرینگ‌ها نیاز به روانکاری کمتری دارند و به همین دلیل نگهداری آن‌ها ساده‌تر است.

علاوه بر این، بلبرینگ چشمی قادر است انواع بارهای شعاعی و محوری را تحمل کند. بلبرینگ‌های چشمی معمولاً از موادی مانند کروم استیل، فولاد ضد زنگ، استنلس استیل و حتی پلاستیک تولید می‌شوند. این تنوع در جنس باعث می‌شود که بلبرینگ چشمی برای استفاده در شرایط مختلف و با ویژگی‌های خاص، گزینه‌ای مناسب باشد. در نهایت، این بلبرینگ‌ها به دلیل ساختار ساده و کارایی بالا، در بسیاری از صنایع و وسایل روزمره مانند پنکه‌ها، ماشین‌های لباسشویی، آبیوه‌گیری‌ها و کولرها نیز کاربرد دارند.

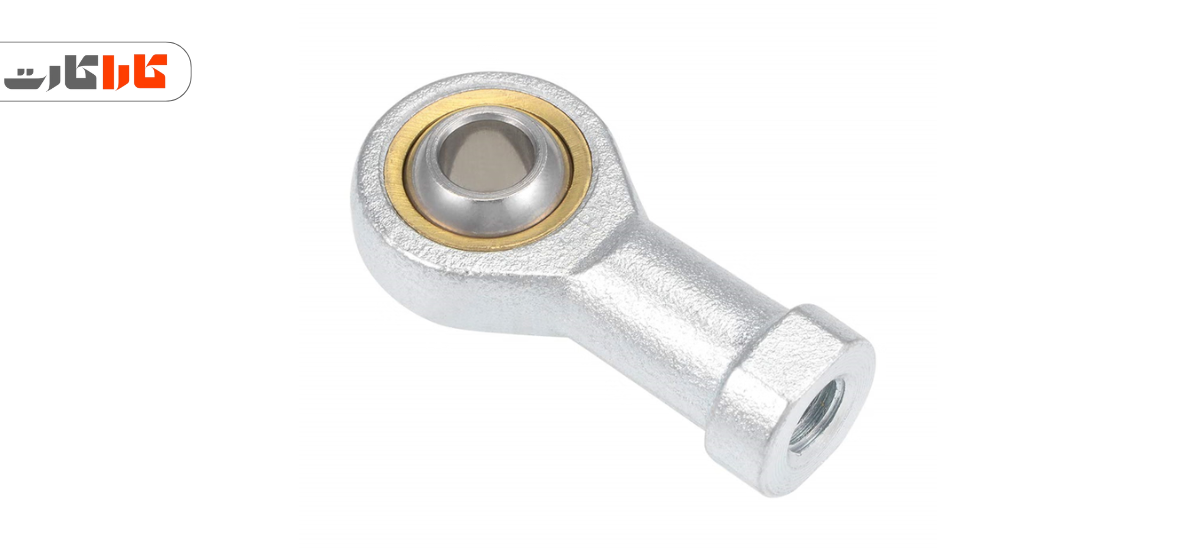

اجزای بلبرینگ چشمی

بلبرینگ چشمی، که معمولاً در دسته بلبرینگ‌های Rod End قرار می‌گیرد، از اجزای مختلفی تشکیل شده است که هرکدام نقش مهمی در عملکرد صحیح و کارآمد آن ایفا می‌کنند. این اجزا به‌طور مشترک برای ایجاد حرکت چرخشی و امکان انحراف زاویه‌ای استفاده می‌شوند و در بسیاری از کاربردهای صنعتی و خودرویی مورد استفاده قرار می‌گیرند.

1. ساچمه (Ball) ساچمه یا توپ مرکزی بلبرینگ چشمی است که به‌عنوان عنصر اصلی حرکت عمل می‌کند. این ساچمه به شکل کروی طراحی شده و امکان حرکت چرخشی و انحراف زاویه‌ای را فراهم می‌آورد. معمولاً از فولاد با کیفیت بالا یا استیل ضد زنگ ساخته می‌شود که در برابر خوردگی و سایش مقاوم است. سطح این ساچمه‌ها برای کاهش اصطکاک و افزایش دوام، با پوشش‌هایی مانند کروم آبکاری می‌شود.
2. حلقه داخلی (Inner Ring) حلقه داخلی که به‌عنوان محفظه داخلی شناخته می‌شود، ساچمه را احاطه کرده و سطحی صاف برای حرکت آن فراهم می‌کند. معمولاً از فولاد کربن سخت‌کاری شده ساخته می‌شود تا تعادل مناسبی بین استحکام و مقاومت در برابر سایش داشته باشد. برخی از مدل‌ها برای بهبود عملکرد از آلیاژهای خاص یا مواد سرامیکی استفاده می‌کنند.
3. حلقه خارجی (Outer Ring یا Housing) حلقه خارجی یا محفظه، ساچمه و حلقه داخلی را احاطه کرده و ساختار کلی بلبرینگ چشمی را تشکیل می‌دهد. این حلقه معمولاً از فولاد فورج شده یا استیل ضد زنگ ساخته می‌شود و برای مقاومت در برابر خوردگی، با پوشش‌های مقاوم مانند آبکاری روی یا گالوانیزه پوشش داده می‌شود. در برخی موارد برای کاهش وزن، از آلیاژهای آلومینیومی استفاده می‌شود.
4. رینگ (Race) رینگ سطح سختی است که در داخل حلقه خارجی قرار دارد و با ساچمه‌ها تماس مستقیم دارد. این رینگ معمولاً از فولاد سخت‌شده ساخته می‌شود و برای افزایش مقاومت در برابر سایش و فرسایش، سطح آن به‌طور دقیق ماشین‌کاری می‌شود. رینگ‌ها معمولاً با سختی بین 58 تا 62 HRC در مقیاس راکول طراحی می‌شوند.
5. استود (Stud) - اختیاری در برخی از طراحی‌های بلبرینگ چشمی، یک استود به حلقه خارجی متصل می‌شود که به گسترش گزینه‌های نصب کمک می‌کند. این استود معمولاً از فولاد با استحکام بالا ساخته می‌شود و برای مقاوم‌سازی بیشتر، با پوشش‌هایی مانند گالوانیزه یا فسفات پوشانده می‌شود. این استودها در اندازه‌ها و استانداردهای مختلف موجود هستند و قادرند بارهای سنگین را تحمل کنند.

اجزای بلبرینگ چشمی به‌طور کلی برای تحمل بارهای شعاعی و محوری طراحی شده‌اند و به‌خوبی در سیستم‌هایی که نیاز به حرکت چرخشی و انحراف زاویه‌ای دارند، عمل می‌کنند. این بلبرینگ‌ها به دلیل ساختار ساده، نصب آسان و نیاز کم به روانکاری، در صنایع مختلف و حتی در وسایل روزمره مانند پنکه‌ها، ماشین‌های لباسشویی، آبیوه‌گیری‌ها و کولرها استفاده می‌شوند.
