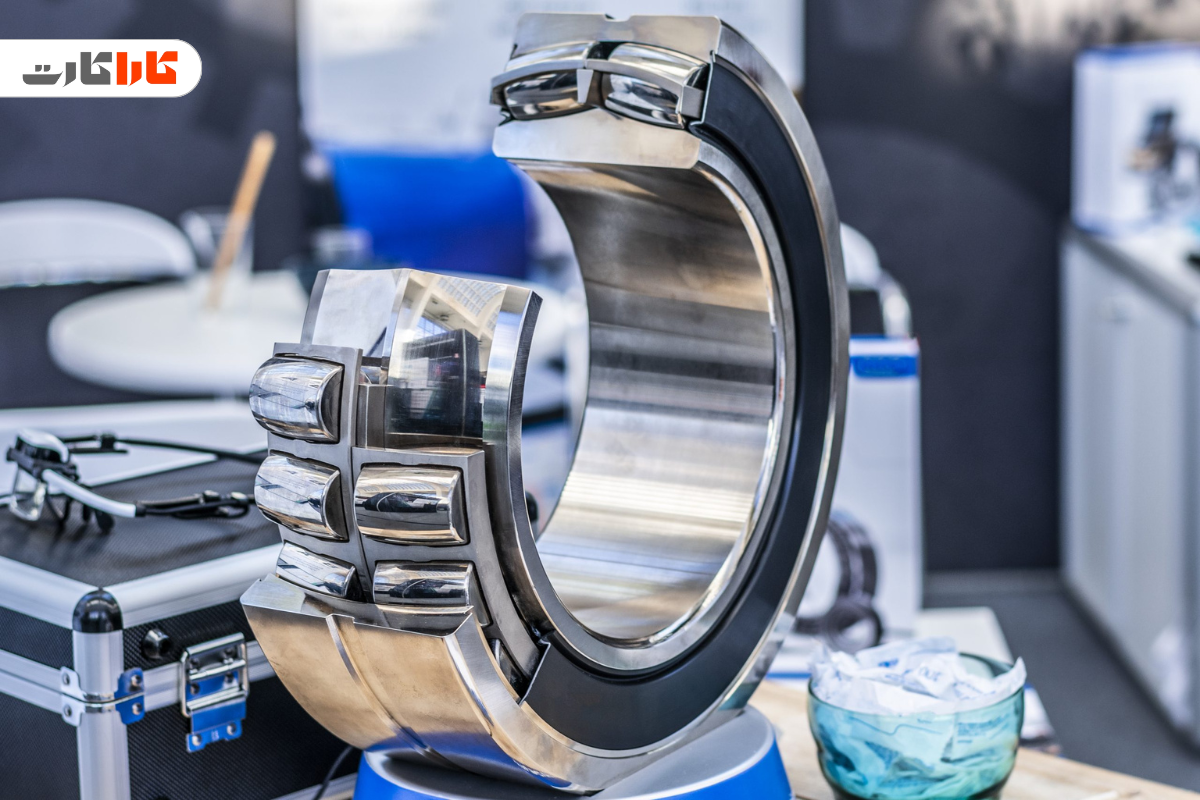

رولبرینگ استوانه‌ای: راهنمای جامع انتخاب، کاربرد و قیمت

در دنیای پیچیده و پویای صنعت امروز، انتخاب قطعات مکانیکی مناسب، نقشی حیاتی در کارایی، دوام و ایمنی ماشین‌آلات ایفا می‌کند. در میان این قطعات، بلبرینگ‌ها و رولبرینگ‌ها به عنوان قلب تپنده بسیاری از سیستم‌های دوار، از اهمیت ویژه‌ای برخوردارند. رولبرینگ استوانه‌ای به دلیل طراحی منحصربه‌فرد و قابلیت‌های فوق‌العاده‌اش، یکی از پرکاربردترین و کلیدی‌ترین اعضای این خانواده بزرگ است. در این مقاله به صورت جامع به بررسی این قطعه، از ساختار و انواع آن گرفته تا کاربردها و عوامل موثر بر قیمت‌گذاری آن می‌پردازیم و راهنمایی کامل برای درک بهتر جدول رولبرینگ استوانه‌ای ارائه خواهیم داد.

رولبرینگ استوانه‌ای چیست و سازوکار آن چگونه است؟

رولبرینگ استوانه‌ای نوعی از برینگ‌های غلتشی است که در آن، اِلِمان‌های غلتنده به شکل استوانه هستند. برخلاف بلبرینگ‌ها که از ساچمه‌های کروی استفاده می‌کنند و تماس نقطه‌ای با شیارها دارند، در این نوع رولبرینگ، غلتک‌های استوانه‌ای در یک خط مستقیم با شیارهای حلقه داخلی و خارجی در تماس هستند.

این تفاوت ساده در طراحی، منجر به مزیتی بنیادی می‌شود: سطح تماس خطی به جای نقطه‌ای، باعث توزیع بهتر بار در سطح وسیع‌تری شده و در نتیجه، ظرفیت تحمل بارهای شعاعی بسیار سنگین را به‌شدت افزایش می‌دهد. این ویژگی، رولبرینگ‌های استوانه‌ای را برای کاربردهایی که تحت فشارهای شعاعی بالا و سرعت‌های زیاد قرار دارند، به گزینه‌ای بی‌نظیر تبدیل کرده است.

یکی دیگر از ویژگی‌های مهم طراحی بسیاری از این رولبرینگ‌ها، طراحی تفکیک‌پذیر آن‌هاست. در اغلب مدل‌ها، یکی از حلقه‌ها (داخلی یا خارجی) دارای دو فلنج (لبه) و دیگری بدون فلنج یا با یک فلنج است. این قابلیت به کاربر اجازه می‌دهد تا حلقه‌ها را از یکدیگر جدا کند که فرآیند نصب و پیاده‌سازی، به خصوص در مواردی که نیاز به انطباق پرسی  در هر دو حلقه وجود دارد، را بسیار ساده‌تر می‌سازد.

مزایای کلیدی رولبرینگ استوانه‌ای

استفاده از این قطعات در ماشین‌آلات صنعتی مزایای متعددی به همراه دارد که مهم‌ترین آن‌ها عبارتند از:

1. ظرفیت تحمل بار شعاعی بالا: همانطور که اشاره شد، این مهم‌ترین مزیت آن‌هاست و امکان استفاده در تجهیزات سنگین را فراهم می‌کند.

2. مناسب برای سرعت‌های بالا: اصطکاک پایین بین غلتک‌ها و شیارها و طراحی قفسه بهینه، به این رولبرینگ‌ها اجازه می‌دهد تا در سرعت‌های دورانی بالا بدون تولید حرارت بیش از حد، به صورت پایدار کار کنند.

3. طول عمر و دوام زیاد: استفاده از فولادهای آلیاژی با کیفیت بالا و فرآیندهای سخت‌کاری دقیق، عمر کاری طولانی و قابلیت اطمینان بالایی را برای این قطعات تضمین می‌کند.

4. اصطکاک پایین: طراحی بهینه و دقت تولید بالا، ضریب اصطکاک را به حداقل رسانده و به افزایش بهره‌وری کلی سیستم کمک می‌کند.

5. امکان جابجایی محوری: برخی از مدل‌های این رولبرینگ‌ها (مانند سری NU و N) به شفت اجازه می‌دهند تا به دلیل انبساط حرارتی، در راستای محوری مقداری جابجایی داشته باشد، بدون آنکه تنش اضافی به برینگ وارد شود.

6. صلبیت و استحکام بالا: این رولبرینگ‌ها در برابر تغییر شکل تحت بار، مقاومت بالایی از خود نشان می‌دهند که برای کاربردهای نیازمند دقت بالا، مانند اسپیندل ماشین‌ابزار، امری حیاتی است.

انواع رولبرینگ‌های استوانه‌ای: دسته‌بندی و کدها

رولبرینگ‌های استوانه‌ای را می‌توان بر اساس چندین معیار دسته‌بندی کرد که به درک بهتر عملکرد و کاربرد آن‌ها کمک می‌کند.

۱. بر اساس تعداد ردیف غلتک‌ها:

- تک‌ردیفه: رایج‌ترین و پرکاربردترین نوع که برای طیف وسیعی از کاربردهای عمومی و سنگین مناسب است.

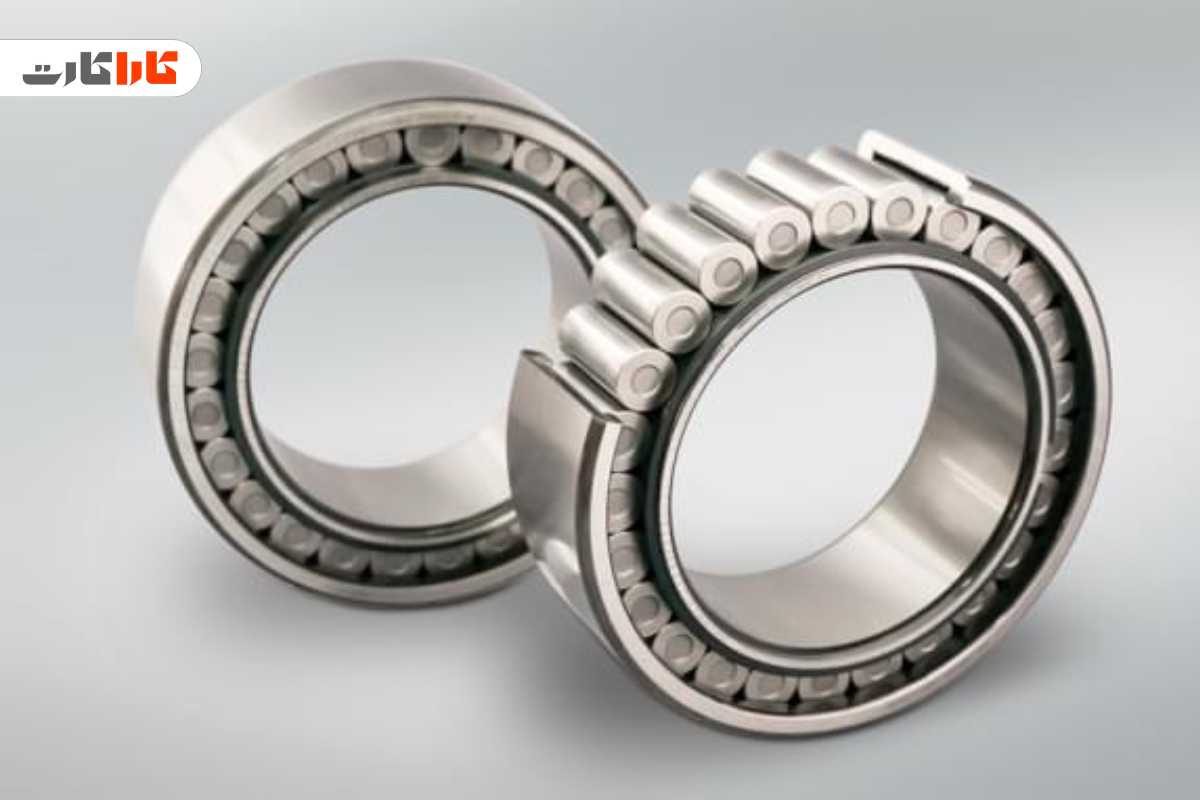

دوردیفه: این مدل‌ها دارای دو ردیف غلتک استوانه‌ای هستند و به طبع، ظرفیت تحمل بار شعاعی بسیار بالاتری نسبت به مدل‌های تک ردیفه دارند. این رولربرینگ‌ها اغلب در ماشین‌آلات سنگین مانند صنایع نورد فولاد و گیربکس‌های بزرگ صنعتی به کار می‌روند.

- چندردیفه: این مدل‌ها با داشتن چهار ردیف یا بیشتر، برای کاربردهای بسیار خاص و فوق سنگین مانند پرس‌های صنعتی عظیم طراحی شده‌اند.

۲. بر اساس طراحی فلنج و قابلیت‌های محوری:

پسوندهای فنی که در شماره فنی این رولبرینگ‌ها مشاهده می‌شود، اطلاعات دقیقی از ساختار فلنج‌های آن‌ها ارائه می‌دهد:

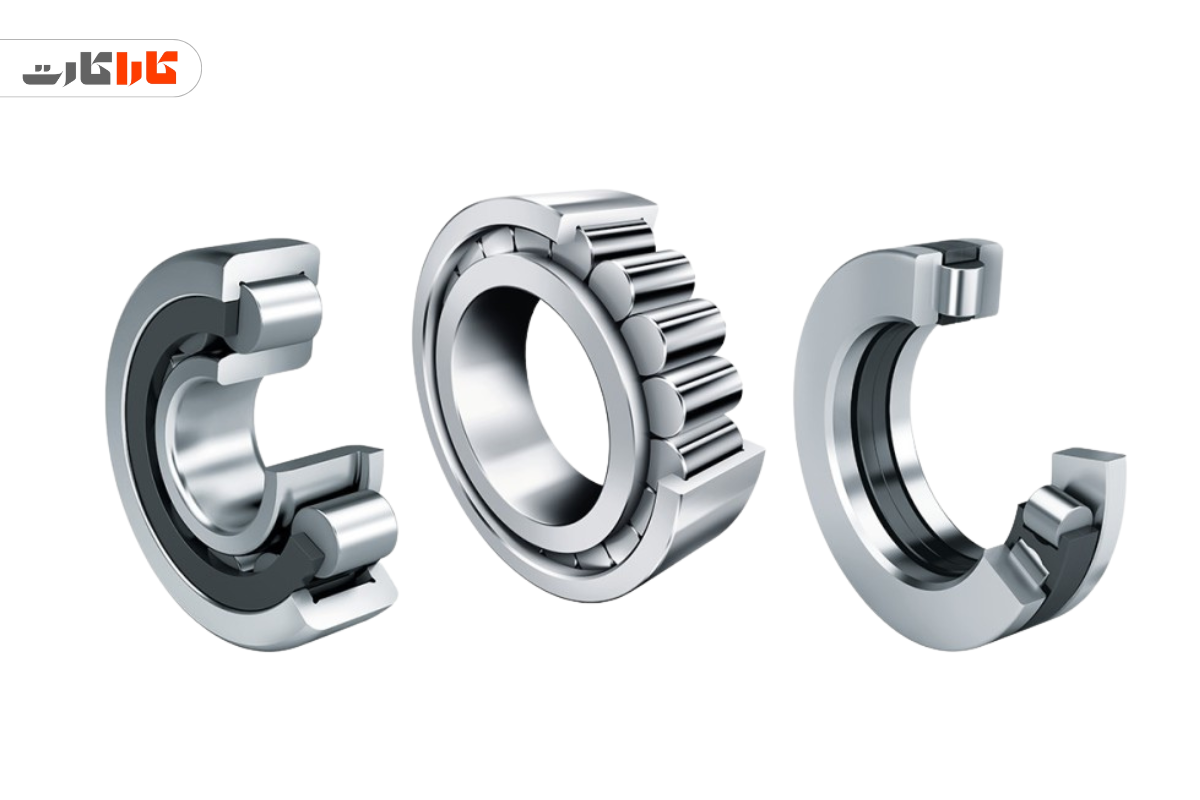

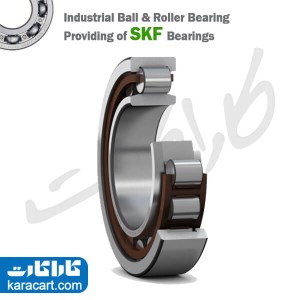

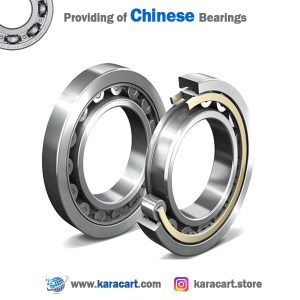

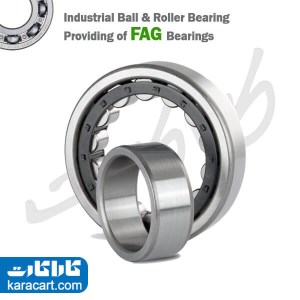

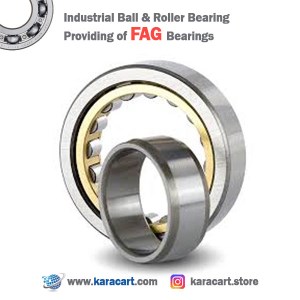

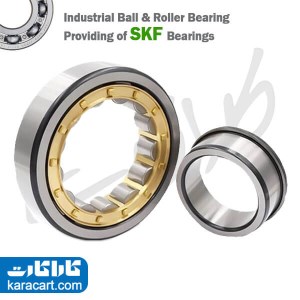

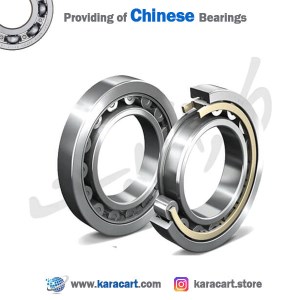

- سری NU: حلقه داخلی بدون فلنج و حلقه خارجی دارای دو فلنج است. این مدل می‌تواند جابجایی محوری شفت نسبت به محفظه را در هر دو جهت تحمل کند.

- سری N: وضعیت برعکس مدل NU است؛ یعنی حلقه خارجی بدون فلنج و حلقه داخلی دارای دو فلنج است.

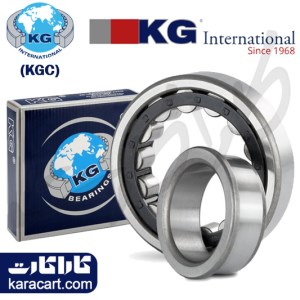

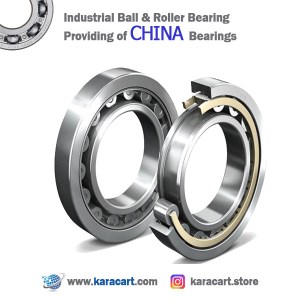

- سری NJ: حلقه خارجی دارای دو فلنج و حلقه داخلی دارای یک فلنج است. این طراحی به رولبرینگ اجازه می‌دهد تا بارهای محوری را از یک جهت مهار کرده و به عنوان یک برینگ تثبیت‌کننده موقعیت محوری (از یک سو) عمل کند.

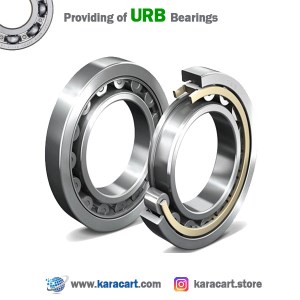

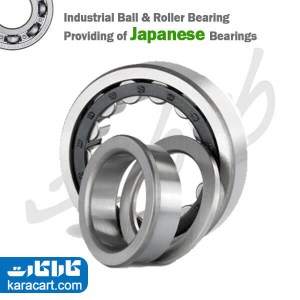

- سری NUP: این مدل کامل‌ترین نوع از نظر تثبیت محوری است. حلقه خارجی دارای دو فلنج، و حلقه داخلی دارای یک فلنج یکپارچه و یک واشر فلنجی جداشونده است. این ساختار به رولبرینگ اجازه می‌دهد تا شفت را از هر دو جهت به صورت محوری تثبیت کند.

جدول رولبرینگ استوانه ای: چگونه مشخصات فنی را بخوانیم؟

یکی از ابزارهای ضروری برای مهندسان و خریداران، جدول رولبرینگ استوانه‌ای است که در کاتالوگ‌های تولیدکنندگان معتبر مانند SKF, FAG, NSK, KOYO و ... یافت می‌شود. این جداول اطلاعات حیاتی برای انتخاب صحیح برینگ را در اختیار ما قرار می‌دهند. ستون‌های اصلی این جداول عبارتند از:

d: قطر داخلی رولبرینگ که بر روی شفت قرار می‌گیرد (بر حسب میلی‌متر).

D: قطر خارجی رولبرینگ که در محفظه یا هوزینگ (Housing) نصب می‌شود (بر حسب میلی‌متر).

B/W : عرض یا پهنای رولبرینگ (بر حسب میلی‌متر).

Load Ratings: ظرفیت تحمل بار دینامیکی و استاتیکی که نشان‌دهنده حداکثر باری است که برینگ می‌تواند در شرایط حرکت یا سکون تحمل کند.

Speed Ratings: حداکثر سرعت دورانی مجاز (معمولاً با گریس یا روغن به صورت جداگانه مشخص می‌شود).

برای مثال، یک رولبرینگ با شماره فنی NU 210، یک رولبرینگ استوانه‌ای از سری NU با قطر داخلی ۵۰ میلی‌متر است (دو رقم آخر شماره فنی ضربدر ۵، قطر داخلی را برای قطرهای ۲۰ تا ۴۸۰ میلی‌متر مشخص می‌کند). با مراجعه به جدول مربوطه، می‌توان سایر ابعاد و مشخصات عملکردی آن را به دست آورد.

قیمت رولبرینگ استوانه ای

هنگام استعلام قیمت رولبرینگ استوانه‌ای، با طیف گسترده‌ای از قیمت‌ها مواجه می‌شوید. این تفاوت قیمت ناشی از عوامل متعددی است که درک آن‌ها به خرید هوشمندانه کمک می‌کند:

برند تولیدکننده: برندهای اروپایی و ژاپنی مانند SKF, FAG, Timken, NSK, KOYO به دلیل سرمایه‌گذاری سنگین در تحقیق و توسعه، استفاده از مواد اولیه درجه یک و کنترل کیفیت بسیار دقیق، قیمت بالاتری دارند اما در مقابل، بالاترین سطح از عملکرد و اطمینان را ارائه می‌دهند. برندهای دیگر از چین یا اروپای شرقی ممکن است قیمت‌های پایین‌تری داشته باشند.

جنس و متریال: کیفیت فولاد کروم آلیاژی به‌کاررفته در حلقه‌ها و غلتک‌ها، و همچنین جنس قفسه (که می‌تواند از فولاد پرسکاری‌شده، برنج ماشین‌کاری‌شده یا پلی‌آمید تقویت‌شده باشد) تاثیر مستقیمی بر قیمت و عملکرد نهایی دارد.

دقت و کلاس تلرانسی: رولبرینگ‌ها با کلاس‌های دقت متفاوتی تولید می‌شوند. مدل‌های با دقت بالاتر که در کاربردهای حساس مانند ماشین‌ابزار استفاده می‌شوند، گران‌تر هستند.

طراحی و ویژگی‌های خاص: مدل‌های خاص مانند رولبرینگ‌های با سوراخ مخروطی، شیار و سوراخ‌های روغن‌کاری روی حلقه خارجی (پسوند W33) یا پوشش‌های ضدخوردگی، قیمت بالاتری دارند.

اندازه و ابعاد: بدیهی است که با افزایش ابعاد و وزن رولبرینگ، قیمت آن نیز به صورت تصاعدی افزایش می‌یابد.

با توجه به وجود کالاهای تقلبی در بازار، همواره توصیه می‌شود خرید خود را از فروشگاه‌های معتبر و نمایندگی‌های رسمی انجام دهید. قیمت رولبرینگ استوانه‌ای بسیار پایین‌تر از عرف بازار، اغلب نشانه‌ای از کالای غیراصل و بی‌کیفیت است که می‌تواند خسارات جبران‌ناپذیری به تجهیزات شما وارد کند.

با توجه به نکاتی که در این مطلب اشاره کردیم، با درک صحیح انواع مختلف رولربرینگ‌ها، توانایی خواندن اطلاعات از جدول رولبرینگ استوانه‌ای و آگاهی از عوامل تاثیرگذار بر قیمت، مهندسان، طراحان و تیم‌های تعمیر و نگهداری می‌توانند بهترین انتخاب را برای سیستم‌های خود انجام دهند و از حداکثر کارایی و طول عمر ماشین‌آلات خود اطمینان حاصل کنند.
