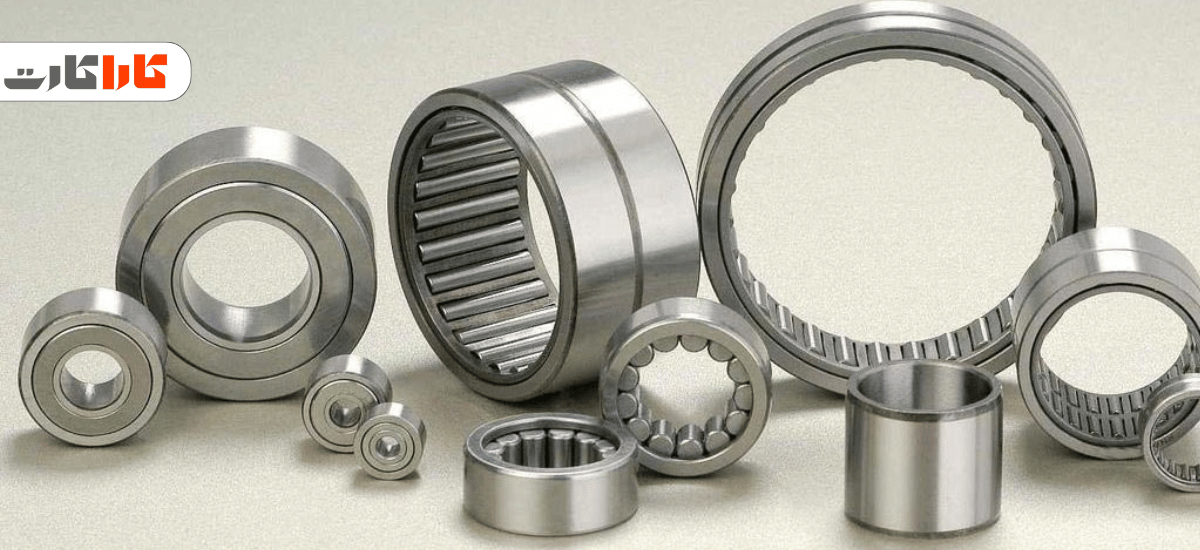

رولبرینگ سوزنی چیست؟
رولبرینگ سوزنی نوعی بلبرینگ استوانه‌ای است که عناصر غلتکی آن بلند و باریک هستند و به همین دلیل به آن «سوزنی» می‌گویند. این طراحی خاص باعث می‌شود رولبرینگ سوزنی تنها بارهای شعاعی را تحمل کند و فضای کمتری نسبت به رولبرینگ‌های دیگر اشغال نماید. قطر غلتک‌ها در انتها کاهش یافته و پیشانی آن‌ها می‌تواند تخت یا گرد باشد. جابجایی محوری این رولبرینگ‌ها توسط قفسه‌ها یا لبه‌های ماشینکاری شده رینگ‌ها کنترل می‌شود.
رولبرینگ‌های سوزنی می‌توانند دارای رینگ داخلی یا بدون رینگ داخلی باشند. در مدل بدون رینگ داخلی، فضای کمتری اشغال می‌شود اما نیاز به شفت سخت‌کاری شده و صیقلی دارد، در حالی که مدل دارای رینگ داخلی امکان حرکت محوری شفت را فراهم می‌کند. این رولبرینگ‌ها در مدل‌های تک ردیفه و دو ردیفه تولید می‌شوند؛ مدل تک ردیفه بار را از یک سمت و مدل دو ردیفه از هر دو سمت تحمل می‌کند.
با طراحی فشرده و وزن کم، رولبرینگ‌های سوزنی می‌توانند بارهای شعاعی بسیار بالا را در فضای محدود تحمل کنند و بنابراین برای ماشین‌آلات سبک، تجهیزات دقیق، وسایل نقلیه، صنایع معدنی، خودروسازی و راه‌آهن مناسب هستند. متخصصان بین رولبرینگ‌های سوزنی با قفس و بدون قفس تفاوت قائل می‌شوند؛ مدل بدون قفس ظرفیت بار بالاتری دارد، در حالی که مدل با قفس برای بارهای پویاتر مناسب‌تر است.
برای انتخاب رولبرینگ مناسب و اطمینان از عملکرد بهینه، می‌توان به مجموعه‌هایی که امکان خرید رولبرینگ سوزنی را فراهم می‌کنند مراجعه کرد، تا نوع و سایز متناسب با نیاز دستگاه یا ماشین‌آلات خود را تهیه کنید.

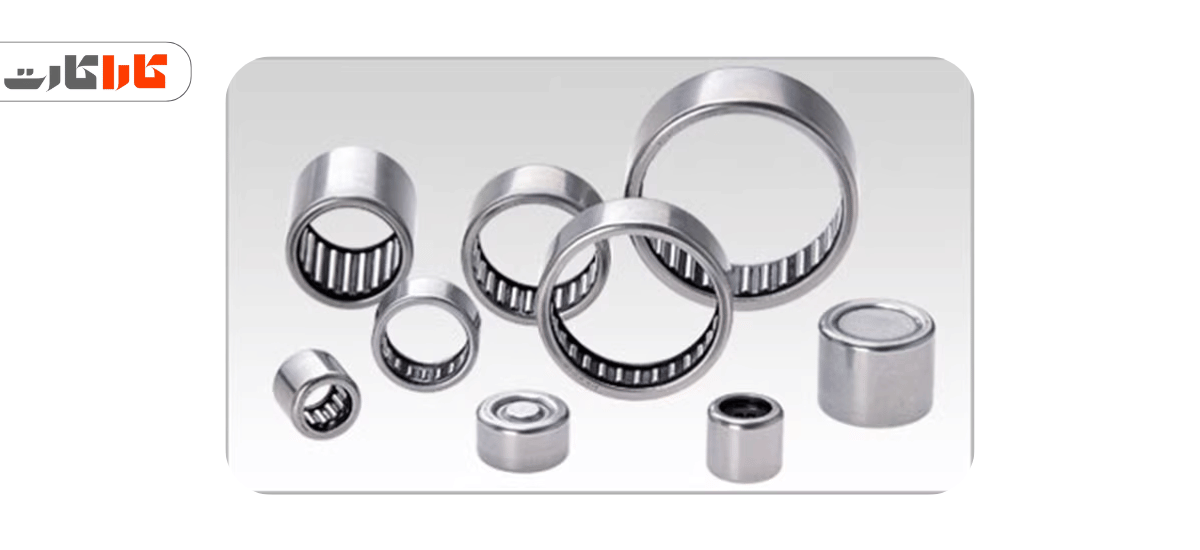

انواع رولبرینگ سوزنی؛ ساختار، ویژگی‌ها و کاربردها
رولبرینگ سوزنی یکی از پرکاربردترین انواع رولبرینگ‌ها در صنایع مختلف است که به دلیل طراحی خاص خود، در فضاهای محدود و شرایطی که وزن قطعه اهمیت زیادی دارد، مورد استفاده قرار می‌گیرد. در این نوع رولبرینگ‌ها، غلتک‌ها به شکل استوانه‌های باریک و بلند (سوزنی) طراحی شده‌اند تا در عین اشغال فضای کم، توانایی تحمل بارهای شعاعی بالا را داشته باشند.
اگر قصد خرید رولبرینگ سوزنی را دارید، آشنایی با انواع آن به شما کمک می‌کند تا انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
1. رولبرینگ سوزنی فنجانی (Drawn Cup Needle Roller Bearing)
این نوع از متداول‌ترین مدل‌های رولبرینگ سوزنی است. حلقه بیرونی آن از ورق فلزی نازک اما مقاوم ساخته می‌شود که به‌صورت فنجانی (عمیق و کشیده) شکل گرفته است.
رولبرینگ سوزنی فنجانی معمولاً در مکان‌هایی استفاده می‌شود که فضا محدود بوده و نیاز به وزن کم وجود دارد. این مدل در سه نوع اصلی تولید می‌شود:
فنجانی با قفس و انتهای باز
فنجانی با قفس و انتهای بسته
مدل Full Complement (پرغلتک) با انتهای باز که ظرفیت باربری بیشتری دارد.
ویژگی کلیدی: وزن پایین، ابعاد فشرده و نصب آسان
کاربرد: سیستم‌های گیربکس، ابزارهای برقی، پمپ‌ها و موتورهای کوچک
2. رولبرینگ سوزنی با حلقه ماشین‌کاری‌شده (Machined Ring Type)
در این نوع رولبرینگ، حلقه بیرونی از فولاد ماشین‌کاری‌شده و مقاوم ساخته می‌شود تا در برابر فشار و بارهای بالا مقاومت بیشتری داشته باشد.
این رولبرینگ‌ها در دو مدل طراحی می‌شوند:
ویژگی کلیدی: دقت بالا، تحمل بار زیاد و عمر طولانی
کاربرد: ماشین‌آلات صنعتی، خطوط تولید و سیستم‌های انتقال قدرت سنگین
3. رولبرینگ سوزنی تراست (Thrust Needle Roller Bearing)
این مدل برای تحمل بارهای محوری طراحی شده است، نه شعاعی. ساختار آن شامل غلتک‌های سوزنی باریک و واشرهایی در دو طرف است که بارهای محوری را با اصطکاک کم انتقال می‌دهند.
هرچند ظرفیت بار محوری آن از مدل‌های شعاعی کمتر است، اما عملکرد دقیق و طول عمر مناسبی دارد.
ویژگی کلیدی: عملکرد دقیق در بارهای محوری، ضخامت بسیار کم
کاربرد: کلاچ‌ها، پمپ‌ها، و تجهیزات دقیق مکانیکی
4. مونتاژ غلتک سوزنی و قفس (Needle Roller and Cage Assembly)
در این نوع رولبرینگ، غلتک‌های سوزنی توسط قفسی فولادی یا برنجی نگهداری می‌شوند. نبود حلقه داخلی و بیرونی باعث می‌شود وزن و ابعاد کاهش یابد، در حالی که ظرفیت بار شعاعی همچنان بالا بماند.
ویژگی کلیدی: طراحی ساده، مناسب برای کاربردهایی با فضای بسیار محدود
کاربرد: جعبه‌دنده خودروها، کمپرسورها و تجهیزات کشاورزی
رولبرینگ‌های سوزنی در مدل‌های مختلف مانند فنجانی، ماشین‌کاری‌شده، تراست و قفس‌دار تولید می‌شوند تا بتوانند در شرایط مختلف صنعتی عملکردی قابل‌اعتماد داشته باشند.
اگر در حال خرید رولبرینگ سوزنی هستید، حتماً نوع کاربرد (شعاعی یا محوری)، فضای نصب و شرایط بار را در نظر بگیرید تا بتوانید بهترین مدل را برای نیاز خود انتخاب کنید.
جنس و ویژگی‌های رولبرینگ سوزنی
رولبرینگ‌های سوزنی یکی از انواع پرکاربرد بیرینگ‌ها هستند که به‌دلیل طراحی خاص خود، توان تحمل بارهای سنگین را در کمترین فضای ممکن دارند. اما درک درست از جنس و ویژگی‌های رولبرینگ سوزنی می‌تواند به انتخاب دقیق‌تر و طول عمر بیشتر آن در سیستم‌های صنعتی کمک کند.
جنس رولبرینگ سوزنی
اصلی‌ترین متریال به‌کاررفته در ساخت رولبرینگ سوزنی، فولاد کربن-کروم (High Carbon Chromium Steel) است. این نوع فولاد، ترکیبی از مقاومت بالا در برابر سایش و استحکام فشاری است که باعث می‌شود رولبرینگ حتی در شرایط بار زیاد و سرعت بالا، دچار تغییر شکل نشود.
در برخی مدل‌ها، برای کاربردهای خاص (مثل محیط‌های خورنده یا نیاز به وزن کمتر)، از فولاد زنگ‌نزن (Stainless Steel) یا مواد کامپوزیتی و فیبری تقویت‌شده استفاده می‌شود.
سطوح داخلی و خارجی این بیرینگ‌ها معمولاً با عملیات حرارتی و سنگ‌زنی دقیق پرداخت می‌شوند تا اصطکاک کاهش یافته و عملکرد روان‌تری ارائه دهند.
در بخش ساچمه‌ها (غلتک‌ها)، جنس معمولاً از فولاد سخت‌کاری‌شده است؛ اما در برخی مدل‌ها برای کاربردهای سبک‌تر، از غلتک‌های فیبری یا فولاد نازک با پوشش ضدسایش استفاده می‌شود.
در هنگام خرید رولبرینگ سوزنی، توجه به جنس متریال بسیار مهم است؛ زیرا انتخاب نادرست می‌تواند باعث خرابی زودرس یا کاهش تحمل بار شود.

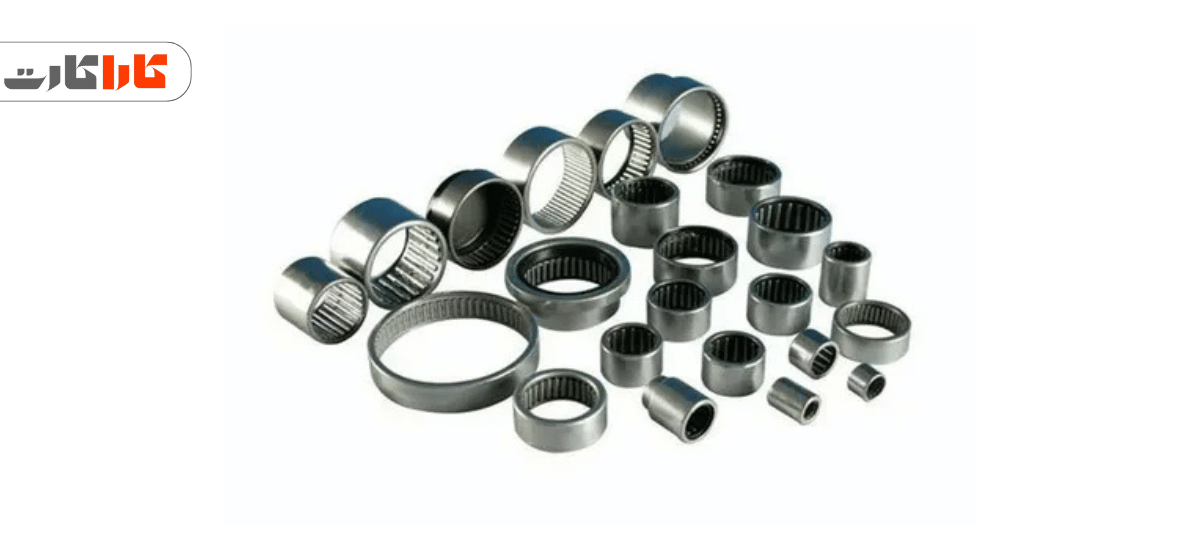

ویژگی‌های فنی رولبرینگ سوزنی
رولبرینگ‌های سوزنی به‌دلیل طراحی فشرده خود، در مقایسه با سایر انواع بلبرینگ‌ها ویژگی‌های منحصر‌به‌فردی دارند:
ضخامت کم و اشغال فضای محدود
یکی از اصلی‌ترین مزایای رولبرینگ سوزنی، قطر بیرونی کوچک آن نسبت به ظرفیت بار است. این ویژگی باعث می‌شود که در سیستم‌هایی که فضا محدود است – مانند گیربکس‌ها، پمپ‌ها و تجهیزات خودرویی – کاربرد گسترده‌ای داشته باشد.
تحمل بالای نیروی شعاعی
ساختار استوانه‌ای غلتک‌ها، به رولبرینگ سوزنی اجازه می‌دهد تا بارهای شعاعی زیادی را بدون تغییر شکل تحمل کند. البته در صورت نیاز به تحمل نیروی محوری، از مدل‌های ترکیبی یا رولبرینگ‌های سوزنی کف‌گرد استفاده می‌شود.
اصطکاک کم و سرعت بالا
به دلیل تماس نقطه‌ای غلتک‌ها با شیارها، اصطکاک کاهش یافته و امکان چرخش نرم و سریع فراهم می‌شود. این ویژگی باعث شده رولبرینگ‌های سوزنی در سیستم‌های با دور بالا بسیار مؤثر باشند.
تحمل حرارت و پایداری ابعادی
استفاده از فولاد سخت‌کاری‌شده موجب می‌شود رولبرینگ در دماهای بالا و شرایط کاری سنگین، تغییر شکل ندهد.
طراحی متنوع و انعطاف‌پذیر
رولبرینگ‌های سوزنی در مدل‌های مختلفی تولید می‌شوند؛ از جمله:
بدون رینگ داخلی (Inner Ringless): برای زمانی که شفت سخت‌کاری شده باشد.
با رینگ داخلی (With Inner Ring): برای شفت‌های نرم یا زمانی که عملیات سخت‌کاری امکان‌پذیر نیست.
فنجانی یا کشیده‌شده (Drawn Cup Type): مناسب فضاهای بسیار محدود.
کف‌گرد (Thrust Needle Roller Bearing): جهت تحمل نیروهای محوری بالا در فضاهای باریک.
مزایا و کاربردها
از نظر عملکردی، رولبرینگ سوزنی به دلیل نسبت طول زیاد به قطر کم غلتک‌ها، استحکام فوق‌العاده‌ای در برابر فشار دارد. در نتیجه در صنایع خودروسازی، کشاورزی، ماشین‌آلات صنعتی، پمپ‌ها، کمپرسورها و ابزارهای دقیق به‌کار می‌رود.
از مهم‌ترین مزایای آن می‌توان به موارد زیر اشاره کرد:
ظرفیت بار زیاد نسبت به اندازه کوچک
طول عمر بالا و نگهداری آسان
قیمت مقرون‌به‌صرفه در مقایسه با سایر یاتاقان‌ها
قابلیت استفاده در محیط‌های با سرعت و دمای بالا
در نتیجه، خرید رولبرینگ سوزنی برای صنایع و کارگاه‌هایی که به دنبال قطعات فشرده، مقاوم و با دوام هستند، یکی از بهترین گزینه‌ها محسوب می‌شود.
