رولبرینگ مخروطی

رولبرینگ مخروطی: راهنمای جامع انتخاب و قیمت

در اکوسیستم پیچیده صنعت مدرن که در آن دوام، دقت و کارایی حرف اول را می‌زند، انتخاب اجزای مکانیکی صحیح، تصمیمی استراتژیک محسوب می‌شود. در میان خانواده بزرگ برینگ‌ها، رولبرینگ مخروطی (Tapered Roller Bearing) به لطف طراحی مهندسی هوشمندانه خود، جایگاهی بی‌بدیل در مدیریت بارهای پیچیده دارد. این قطعه که برای تحمل همزمان بارهای شعاعی و محوری طراحی شده، ستون فقرات بسیاری از ماشین‌آلات سنگین، از صنعت خودرو تا خطوط نورد فولاد، را تشکیل می‌دهد.

در این مقاله به صورت تخصصی به کالبدشکافی رولبرینگ مخروطی می‌پردازیم و انواع آن را معرفی خواهیم کرد. همچنین، نحوه استفاده از جدول ابعاد رولبرینگ مخروطی را تشریح می‌کنیم و به عوامل کلیدی مؤثر بر قیمت رولبرینگ مخروطی خواهیم پرداخت.

مهندسی منحصربه‌فرد رولبرینگ مخروطی

راز توانمندی یک رولبرینگ مخروطی در هندسه آن نهفته است. برخلاف رولبرینگ‌های استوانه‌ای یا بلبرینگ‌های کروی، در این نوع برینگ، هم حلقه‌های داخلی و خارجی (شیارها) و هم خود غلتک‌ها دارای سطوح مخروطی هستند. طراحی این سطوح به گونه‌ای است که اگر خطوط آن‌ها را امتداد دهیم، همگی در یک نقطه مشترک روی محور اصلی برینگ به هم می‌رسند.

این هندسه دقیق، دو مزیت بنیادی ایجاد می‌کند:

• تحمل بارهای مرکب: زاویه‌دار بودن غلتک‌ها نسبت به محور، باعث می‌شود که هر بار شعاعی (عمود بر شفت) به یک مولفه شعاعی و یک مولفه محوری (در راستای شفت) تجزیه شود. این ویژگی به رولبرینگ اجازه می‌دهد تا بارهای سنگین شعاعی و محوری را به صورت همزمان تحمل کند، قابلیتی که در بسیاری از برینگ‌های دیگر وجود ندارد.
• طراحی تفکیک‌پذیر: رولبرینگ مخروطی از دو بخش اصلی قابل تفکیک تشکیل شده است:
• مخروط: مجموعه‌ای شامل حلقه داخلی، غلتک‌های مخروطی و قفسه نگهدارنده آن‌ها.
• کاپ (Cup): حلقه خارجی که به تنهایی عرضه می‌شود.
• این قابلیت جداسازی، فرآیند نصب و نگهداری را به شکل چشمگیری ساده می‌کند، چرا که می‌توان کاپ و مخروط را به صورت جداگانه بر روی محفظه (Housing) و شفت نصب کرد.

انواع رولبرینگ‌های مخروطی برای کاربردهای گوناگون

این برینگ‌ها بر اساس نیازهای مختلف صنعتی در انواع گوناگونی تولید می‌شوند:

1. رولبرینگ مخروطی تک‌ردیفه: این مدل رایج‌ترین نوع است که می‌تواند بارهای محوری را از یک جهت تحمل کند. به همین دلیل، معمولاً به صورت دوتایی و رو در روی یکدیگر (Face-to-Face یا Back-to-Back) نصب می‌شوند تا بتوانند بارهای محوری از هر دو جهت را مهار کرده و یک سیستم صلب و پایدار ایجاد کنند.

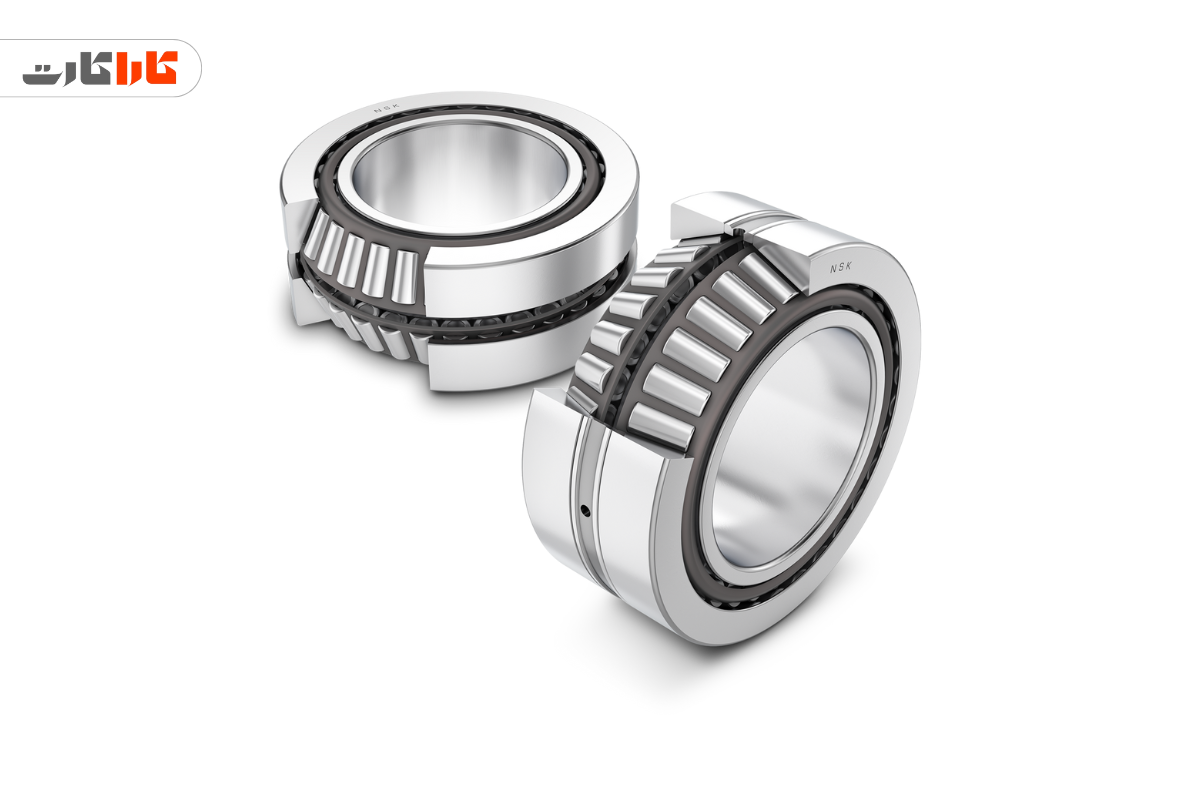

2. رولبرینگ مخروطی دوردیفه: این مدل‌ها که معادل دو رولبرینگ تک ردیفه در یک پکیج واحد هستند، ظرفیت تحمل بار بسیار بالاتری دارند و می‌توانند بارهای محوری سنگین را از هر دو جهت کنترل کنند. این نوع برای کاربردهایی مانند گیربکس‌های صنعتی بزرگ و چرخ‌های ماشین‌آلات سنگین ایده‌آل است.

3. رولبرینگ مخروطی چهارردیفه: این مدل‌ها برای شرایط کاری بسیار سخت و بارهای فوق سنگین، مانند آنچه در دستگاه‌های نورد کارخانه‌های فولاد وجود دارد، طراحی شده‌اند و بالاترین سطح از ظرفیت تحمل بار شعاعی را ارائه می‌دهند.

علاوه بر این، رولبرینگ‌های مخروطی در دو سری اصلی متریک (با شماره فنی‌هایی مانند سری 30200، 32300 و ...) و اینچی تولید می‌شوند (که توسط برندهایی مانند Timken محبوبیت یافتند).

چگونه از جدول ابعاد رولبرینگ مخروطی استفاده کنیم؟ راهنمای کاربردی

انتخاب صحیح یک رولبرینگ برای یک کاربرد مشخص، بدون دسترسی به اطلاعات فنی دقیق آن غیرممکن است. جدول ابعاد رولبرینگ مخروطی که در کاتالوگ‌های تمامی سازندگان معتبر یافت می‌شود، ابزار اصلی مهندسان و متخصصان فنی است. ستون‌های کلیدی این جداول عبارتند از:

• d: قطر داخلی برینگ (قطر شفت) بر حسب میلی‌متر.
• D: قطر خارجی برینگ (قطر داخلی محفظه) بر حسب میلی‌متر.
• T: عرض کل رولبرینگ (مجموع عرض کاپ و مخروط) بر حسب میلی‌متر.
• B: عرض مخروط (حلقه داخلی و مجموعه غلتک) بر حسب میلی‌متر.
• C: عرض کاپ (حلقه خارجی) بر حسب میلی‌متر.
• برای مثال، برای یک رولبرینگ مخروطی با شماره فنی 30205، با مراجعه به جدول مربوطه می‌توان ابعاد دقیق آن را یافت:
• قطر داخلی (d): ۲۵ میلی‌متر (دو رقم آخر (05) ضربدر ۵)
• قطر خارجی (D): ۵۲ میلی‌متر
• عرض کل (T): ۱۶.۲۵ میلی‌متر
• این جداول همچنین شامل اطلاعات حیاتی دیگری مانند ظرفیت تحمل بار دینامیکی و استاتیکی و محدودیت سرعت دورانی هستند که برای محاسبات مهندسی و تضمین عمر مفید قطعه ضروری می‌باشند.

قیمت رولبرینگ مخروطی

یکی از سوالات متداول خریداران، دلیل تنوع گسترده در قیمت رولبرینگ مخروطی است. این تفاوت قیمت، تصادفی نبوده و ریشه در عوامل متعددی دارد:

برند سازنده: برندهای پیشرو اروپایی و ژاپنی مانند SKF, FAG, NTN, KOYO و برند آمریکایی Timken (به عنوان مخترع این نوع رولبرینگ)، در نتیجه دهه‌ها تحقیق و توسعه، استفاده از آلیاژهای فولادی بسیار خالص و فرآیندهای تولید با دقت میکرونی، محصولاتی با بالاترین کیفیت، دوام و قابلیت اطمینان تولید می‌کنند که طبیعتاً قیمت بالاتری دارند.

کیفیت آلیاژ و متریال: استفاده از فولاد کروم با گرید بالا که پس از سخت‌کاری، مقاومت فوق‌العاده‌ای در برابر سایش و خستگی از خود نشان می‌دهد، مستقیماً بر قیمت و عمر کاری برینگ تأثیر می‌گذارد. جنس قفسه (فولاد پرسکاری‌شده یا پلی‌آمید تقویت‌شده) نیز در این امر دخیل است.

دقت ساخت: رولبرینگ‌ها در کلاس‌های دقت متفاوتی تولید می‌شوند. مدل‌های با دقت بالاتر که لقی کمتر و تلرانس‌های بسته‌تری دارند (مانند مدل‌های مورد استفاده در پینیون دیفرانسیل خودرو یا اسپیندل ماشین‌ابزار)، فرآیند تولید پیچیده‌تر و گران‌تری دارند.

سری ساخت و ابعاد: هرچه ابعاد برینگ بزرگ‌تر و طراحی آن پیچیده‌تر باشد (مثلاً مدل‌های دو ردیفه یا چهار ردیفه)، مواد اولیه و تکنولوژی تولید بیشتری نیاز داشته و قیمت آن نیز افزایش می‌یابد.

در هنگام خرید، تمرکز صرف بر روی پایین‌ترین قیمت می‌تواند منجر به تهیه کالای تقلبی یا بی‌کیفیت شود که نه تنها عمر کوتاهی دارد، بلکه می‌تواند با از کار افتادن ناگهانی، به سایر اجزای ماشین‌آلات خسارات سنگین و پرهزینه‌ای وارد کند.

با توجه به نکاتی که در این مطلب اشاره کردیم، رولبرینگ مخروطی بیش از یک قطعه مکانیکی ساده، راه‌حل مهندسی پیشرفته‌ای برای مدیریت پیچیده‌ترین نیروها در ماشین‌آلات دوار است. توانایی رولبرینگ مخروطی در تحمل همزمان بارهای سنگین شعاعی و محوری، آن را به گزینه‌ای بی‌رقیب در صنایع خودرو، ماشین‌آلات کشاورزی، تجهیزات ساختمانی، گیربکس‌های صنعتی و کارخانه‌های فولاد تبدیل کرده است.

با درک صحیح ساختار، شناخت انواع مختلف، تسلط بر نحوه استفاده از جدول ابعاد رولبرینگ مخروطی و آگاهی از عوامل تعیین‌کننده قیمت، می‌توانید انتخابی آگاهانه و سرمایه‌گذاری مطمئنی برای افزایش کارایی و طول عمر تجهیزات صنعتی خود داشته باشید. برای دریافت مشاوره تخصصی و اطمینان از اصالت کالا، همواره با کارشناسان معتبر در این حوزه در تماس باشید.
